Оборудование для планировки откосов

Оборудование для планировки откосов

Рис. 8 Схема экскаватора ЭО-4321:
1 — ходовое устройство; 2 — выносные опоры; 3 — силовая установка; 4 — гидробак; 5 — поворотная платформа; 6 — роликовое опорно-поворотное устройство; 7 — топливный бак; 8 — базовая часть стрелы; 9 — головная часть стрелы; 10, 12, 14 — гидроцилиндры; 11 — рукоять; 13 — бульдозер

Емкость ковша, м 3 ……………0,4
Ширина ковша, м …………….2,0

Оборудование для укладки труб

Глубина укладки труб, м……………………………..до 3,5

Вылет от оси вращения экскаватора, м……………..до 5,0

ЭО-4321 — экскаватор на пневмоколесном ходу (рис. 8). В качестве основного оборудования служат обратная лопата и сменное рабочее оборудование, поставляемое

Рис. 9 Схема экскаватора ЭО-4121 с оборудованием обратной лопаты:
1 — основная (недемонтируемая) часть стрелы; 2 — промежуточная часть стрелы; 3 — установочное отверстие; 4 — гидроцилиндр рукояти; 5 — Рукоять; 6 — гидроцилиндр ковша; 7, 8, 11 — тяги; 9 — зубья ковша; 10 — ковш; 12 — поворотная платформа; 13 — опорно-поворотное устройство; 14 — гусеничная ходовая тележка

по заказу потребителя (погрузочное оборудование, грейфер, ковши емкостью 0,4 и 1 м3, удлиненная рукоять).

Рис. 10 Схема экскаватора ЭО-4221:
1 — поворотная платформа; 2 — стрела; 3, 6, 9 — гидроцилиндры; 4 — промежуточная стрела; 5 — рукоять;
7 — профильный ковш; 8 — тяга

Экскаватор снабжен бульдозерным оборудованием и выносными опорами. Бульдозер необходим так же, как опора, для разгрузки передних колес.

Гидропривод экскаватора в сочетании с гидравлическим сервоуправлением обеспечивает регулирование скоростей и совмещение рабочих движений стрелы, рукояти, ковша с поворотом.

ЭО-4123 — экскаватор дизельный, гидравлический на гусеничном ходу. По конструкции (за исключением ходового устройства) аналогичен экскаватору ЭО-4321.

ЭО-4121 — экскаватор на гусеничном ходу (рис. 9). Рабочее оборудование: обратная лопата, погрузчик, грейфер, прямая лопата и прямая лопата с поворотным ковшом.

ЭО-4221 — экскаватор торфяной одноковшовый универсальный, с гидравлическим приводом, на уширенно-удлиненном гусеничном ходу (рис. 10). Предназначен для выполнения земляных работ в слабонесущих грунтах I-III групп.

Используется на рытье и ремонте валовых и картовых канав, магистральных каналов в торфяной промышленности, на рытье котлованов и траншей, на погрузочно-разгрузочных работах. Привод всех механизмов — гидравлический.

Основные технические данные экскаваторов с жесткой подвеской рабочего оборудования

Оборудование для планировки откосов

  • Самоходные строительные подъёмники
  • Самоходный коленчатый подъёмник
  • Краны
  • Автокраны шоссейные
  • Короткобазные автокраны
  • Автокраны повышенной проходимости (полноприводные)
  • Гусеничные краны
  • Башенные краны
  • Буровые установки
  • Роторные буровые установки
  • Буронабивные установки CFA (непрерывного действия)
  • ГНБ
  • Гидравлический грейфер
  • Гидравлическая фреза
  • Погрузчики
  • Фронтальные погрузчики
  • Экскаваторы-погрузчики
  • Телескопические погрузчики
  • Минипогрузчики
  • Грейдеры
  • Автогрейдеры
  • Катки
  • Катки дорожные (механика)
  • Катки пневмоколёсные
  • Катки двухвальцовые
  • Мини-катки тротуарные и ручная техника
  • Катки самоходные трёхвальцовые
  • Катки вибрационные дорожные (гидравлика)
  • Экскаваторы
  • Самосвалы
  • Карьерные самосвалы 6*4
  • Карьерные самосвалы 6*2
  • Шарнирно-сочленённые самосвалы
  • Бульдозеры и трубоукладчики
  • Бульдозеры
  • Трубоукладчики
  • Асфальтоукладчики
  • Стабилизаторы грунта и ресайклеры
  • Дорожные фрезы
  • Асфальтобетонные заводы
  • Запчасти
  • История XCMG
  • Миссия XCMG
  • Вакансии
  • XCMG в России
  • Новости XCMG
  • Статьи
  • Гарантийное обслуживание
  • Сеть сервисных центров
  • Запасные части
  • О компании
  • История XCMG
  • Миссия XCMG
  • Вакансии
  • XCMG в России
  • Новости XCMG
  • Акции Сюйгун Ру
  • Глоссарий по технике
  • Статьи
  • Гарантийное обслуживание
  • Сеть сервисных центров
  • Запасные части
Читать еще:  Чем утеплять наружные откосы

Автоматическая планировка откосов автогрейдером

Спектр задач, которые приходится решать во время дорожно-ремонтных, мелиоративных, строительных и гидротехнических работ, обширен. Для автоматизации процесса, высокой продуктивности и качества результата применяется спецтехника. Автоматическая планировка откосов автогрейдером – одно из востребованных мероприятий во время проведения земляных и дорожных работ.

Автоматическая планировка откосов автогрейдером: особенности мероприятия

Способы планировки откосов определяются глубиной выемок и высотой насыпи. Если требуется получить рабочие отметки грунтового покрытия, не превышающие 3,5 м, целесообразно применять для автоматизации, ускорения и высокого качества работ автогрейдер.

Этапы выполнения операции по автоматической планировке откосов автогрейдером:

Установка разбивочных отметок через каждые 20 м в качестве ориентира для оператора во время планировки.

Начало мероприятия с верхней части откоса.

Перемещение спецтехники по основному участку насыпи, планировка элемента откоса на высоту до 0,8 м.

Установка навесного модуля в верхнее положение, формирование нижней части откоса.

Во время последней ступени в качестве ориентира выступает уже готова верхняя часть откоса.

Для планировки откоса следует провести не один проход автогрейдера. Оценка качества мероприятия осуществляется с помощью шаблона-откосника.

Автоматическая планировка откосов автогрейдером XCMG

Китайский автогрейдер XCMG целесообразен при значительных объемах земельных операций. Он эффективно справляется с самыми тяжелыми задачами на сложном рельефе. Наличие вспомогательного навесного оборудования, широкая и устойчивая ходовая часть, мощная тяга полного привода – гарантия оперативного выполнения широкого спектра функций.

Основное рабочее оборудование спецтехники – откос с ножами. Китайский производитель XCMG уделил навесному модулю наибольшее внимание, выполнив его из прочного металла высокого качества. Это позволило создать надежный функциональный элемент длительного срока службы.

Автогрейдер XCMG обладает передовыми техническими характеристиками, благодаря которым достигается высокая производительность:

Удобная кабина с широким углом обзора, оснащенная интуитивно понятной панелью управления, техникой для климат-контроля и регулируемым креслом.

Возможность точного управления всеми операциями, полная автоматизация процесса.

Преодоление препятствий с углом до 30 градусов.

Малый радиус разворота – 7,3 м.

Полный поворот навесного оборудования вокруг своей оси.

Передовое электрооборудование и мощные агрегаты европейского производства.

Для расширения возможностей автогрейдер можно приобрести в расширенной версии, с дополнительными навесными модулями. Если вам требуется автоматическая планировка откосов автогрейдером, свяжитесь с менеджером нашей компании: +7 (800) 333-96-88; +7 (495) 995-26-88

Рабочее оборудование экскаватора для планировки откосов

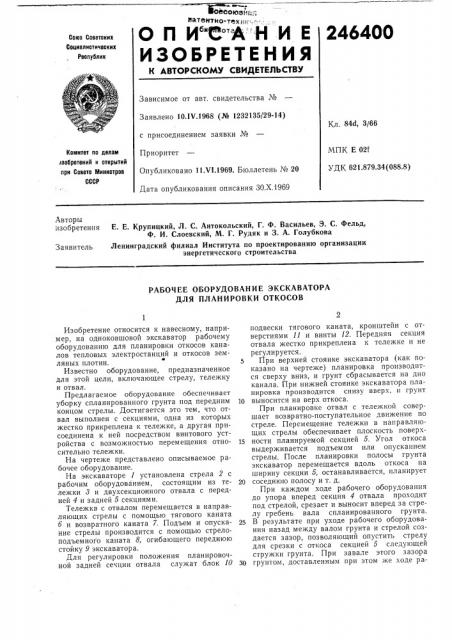

Патент 246400

Рабочее оборудование экскаватора для планировки откосов

7 оесоюзн;:-, @атВнтно-техн i би Отр

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 10.1Ч.1968 (№ 1232135/29-14) с присоединением заявки №

Читать еще:  Гост уголок пвх для откосов

Опубликовано 11,V1.1969. Бюллетень № 20

Дата опубликования описания ЗО.Х.1969

Комитет по делам лаобретений и открытий при Совете Министров

УДК 621.879.34(088.8) Авторы изобретения

E. Е. Крупицкий, Jl. С. Антокольский, Г. Ф. Васильев, Э. С. Фельд, Ф. И. Слоевский, М. Г. Рудяк и 3. А. Голубкова

Ленинградский филиал Института по проектированию организации энергетического строительства

РАБОЧЕЕ ОБОРУДОВАНИЕ ЭКСКАВАТОРА

ДЛЯ ПЛАНИРОВКИ ОТКОСОВ

Изобретение относится к навесному, например, на одноковшовой экскаватор рабочему оборудованию для планировки откосов каналов тепловых электростанций и откосов земляных плотин.

Известно оборудование, предназначенное для этой цели, включающее стрелу, тележку и отвал.

Предлагаемое оборудование обеспечивает уборку спланированного грунта под передним концом стрелы. Достигается это тем, что отвал выполнен с секциями, одна из которых жестко прикреплена к тележке, а другая присоединена к ней посредством винтового устройства с возможностью перемещения относительно тележки.

На чертеже представлено описываемое рабочее оборудование.

На экскаваторе 1 установлена стрела 2 с рабочим оборудованием, состоящим из тележки 8 и двухсекционного отвала с передней 4 и задней 5 секциями.

Тележка с отвалом перемещается в направляющих стрелы с помощью тягового каната

6 и возвратного каната 7. Подъем и опускание стрелы производится с помощью стрелоподъемного каната 8, огибающего переднюю стойку 9 экскаватора.

Для регулировки положения планировочной задней се сции отвала служат блок 10 подвески тягового каната, кронштейн с отверстиями 11 и винты 12. Передняя секция отвала жестко прикреплена к тележке и не регулируется.

5 При верхней стоянке экскаватора (как показано на чертеже) планировка производится сверху вниз, и грунт сбрасывается на дно канала. При нижней стоянке экскаватора планировка производится снизу вверх, и грунт

10 выносится на верх откоса.

При планировке отвал с тележкой совершает возвратно-поступательное движение по стреле. Перемещение тележки в направляющих стрелы обеспечивает плоскость поверх15 ности планируемой секцией 5. Угол откоса выдерживается подъемом или опусканием стрелы. После планировки полосы грунта экскаватор перемещается вдоль откоса на ширину секции 5, останавливается, планирует

20 соседнюю полосу и т. д.

При каждом ходе рабочего оборудования до упора вперед секция 4 отвала проходит под стрелой, срезает и выносит вперед за стрелу гребень вала спланированного грунта.

2s В результате при уходе рабочего оборудования назад между валом грунта и стрелой создается зазор, позволяющий опустить стрелу для срезки с откоса секцией 5 следующей стружки грунта. При завале этого зазора

30 грунтом, доставленным при этом же ходе ра246400

Типография, пр, Сапунова, 2 бочего оборудования секцией 5, совершается дополнительный короткий ход назад и вперед для образования зазора.

Рабочее оборудование экскаватора для планировки откосов, включающее стрелу, тележку и отвал, отличающееся тем, что, с целью обеспечения уборки спланированного грунта под передним концом стрелы, отвал выполнен.с секциями, одна из которых жестко прикреплена к тележке, а другая секция присоединена к ней посредством винтового устройства с возможностью перемещения относительно тележки. росельская Корректоры: М. Коробова и А. Абрамова

Читать еще:  Герметики для гидроизоляции откосов

480 Подписное елам изобретении и открытий при Совете Министров СССР

Аренда планировочного ковша

Предоставляем аренду планировочного ковша шириной 1 500 мм на базе экскаватора-погрузчика. Используется для выполнения планировки участков, откосов и насыпей, а также благоустройства территорий.

Ковш имеет быстросъемные адаптеры, который позволяют сменить оборудование за 15 минут. Отметим, что оператор сможет справиться самостоятельно без посторонней помощи. Навесной элемент будет надежно закреплен, а безопасность окружающих под контролем.

Работаем во всех районах Санкт-Петербурга и Ленинградской области. Можем доставить ковш за 2 000 рублей, если у Вас нет возможности перевозки в обе стороны.

Важно! Стоимость указана за один рабочий день. Аренда возможна только после залога в 100 000 рублей.

  • Все характеристики
Ширина, мм1 500
Объем, м30,3
Масса, кг215

Другие предложения

Аренда экскаватора-погрузчика Terex TLB990

Аренда экскаватора-погрузчика Terex 970

Оставь заявку на аренду

Особенности аренды планировочного ковша

Планировочный ковш — навесное оборудование на базе экскаваторов и экскаваторов-погрузчиков. Совместим со всеми основными моделями зарубежных и отечественных производителей спецтехники.

Ковш обладает маленьким объемом, но большой шириной в 1,5 метра. Такие характеристики помогают ему в работах по благоустройству и уборке территорий. Среди его основных функций можно выделить:

  • планировку местности;
  • выравнивание поверхностей;
  • формирование откосов и насыпей;
  • погрузочно-разгрузочные работы;
  • очистку каналов и территорий от мусора и снега.

Планировочный ковш справится с работой быстрее фронтального или узкого. При этом силы простых рабочих можно перенаправить в другое русло — им не придется помогать и дополнительно орудовать лопатой.

Зимой, когда на улицах много снега, экскаватор-погрузчик с планировочным ковшом часто занят практически круглосуточно. Т.к. комфортно чувствует себя в тесных городских условиях, быстро расчищает большую площадь и с легкостью достает снег из углов и узких мест. Поэтому навесное оборудование зимой даже не приходится менять .

К слову о смене навесок. Весь процесс занимает минимум времени, благодаря наличию быстросъемных адаптеров. Они значительно упрощают это дело, повышают надежность крепления и сохранность оборудования. Техника не простаивает — арендатор счастлив!

Дорожные насыпи и откосы можно формировать с заданным углом наклона. Этому поможет поворотный механизм, который позволяет ковшу поворачиваться на 45° влево или вправо. Таким образом все выравненные поверхности не только будут эстетично и аккуратно выглядеть, но и примут нужную Вам форму и размер.

Конструкция сделана из высокопрочной стали, устойчивой к ударам. Таким образом она обладает высокой прочностью и обеспечивает длительный эксплуатационный срок. При аренде планировочного ковша у нас будьте уверены, что он Вас не подведет. Механики регулярно проверяют и ремонтируют оборудование.
