Угол откоса траншеи таблица

Можно ли делать разным угол откоса котлована.

РастОК
Посмотреть профиль
Найти ещё сообщения от РастОК

Оснащение проходки горных выработок, ПОС, нормоконтроль, КР, АР

Разный угол делать не запрещено. Так и делают, для пандуса, например.

Надо делать устойчивые котлованы по приложению СНиП «Земляные сооружения. » + таблице СНиП 12-03-2001.

Tyhig
Посмотреть профиль
Посетить домашнюю страницу Tyhig
Найти ещё сообщения от Tyhig
РастОК
Посмотреть профиль
Найти ещё сообщения от РастОК

Оснащение проходки горных выработок, ПОС, нормоконтроль, КР, АР

РастОК, что-то вы поплыли. Вы — уважаемый мной конструктор. Думайте, очевидные же вещи.
Котлован не должен в себя оползать, насыпь ссыпаться. Есть углы для выемок и насыпей. Они часто разные (т.к. насыпь из другого грунта или другой плотности и прочих параметров). Я часто кладу на это и унифицирую, чтобы сметчикам и мне было меньше работы. Их потом, возможно, за это насилуют эксперты.
Технологически часто невозможно сделать вертикальную стену (то есть часто можно, но если нельзя по устойчивости, то сложно). Следовательно надо делать откосы и в выемках и в насыпях (или не надо).
То есть ваши пироги — смесь разных слоёв (насыпей, выемок) со своими откосами. Все КЖ0 об этих откосах забывают или кладут. Почти поголовно. В том числе потому что угол откоса это решение ПОС, надо взаимодействовать, а бегать в соседнюю комнату каждый раз из-за мелочи никто не хочет. Можете вы принять угол. Тогда ПОС заставьте его таким же сделать. Да и ПОСовщики, наверное, не ангелы. Не думаю, что они будут ваш угол проверять, а скорее обрадуются и примут халяву.

Но на фоне прочих косяков эти откосы — это такая мелочь (в разделе КЖ0, разумеется. В ПОСе то за это сажают.), что я не обращаю внимания уже.

Но для расчёта объёмов работ при замене толстого слоя грунта, например, может быть приличная ошибка. При замене грунта я всегда КЖ насиловал. Но толку с того никогда не было.

В моей теме ПОС Искусство проектирования есть примеры расчёта угла по СНиП. Табличкой для песков-супесей-сугнликов-глин с глубиной (в жпеге внизу темы в 1 посте). Можете оттуда взять на халяву с запасом, вряд ли сильно ошибётесь.
Я так начал делать в последнее время.
Они в разных СНиПах очень разные. Осторожней с этим. Лучше почитать там же статью как их выбирать.

Угол естественного откоса

Угол естественного откоса — это наибольший угол, который может быть образован откосом свободно насыпанного грунта в состоянии равновесия с горизонтальной плоскостью.

Угол естественного откоса зависит от гранулометрического состава и формы частиц. С уменьшением размера зерен угол естественного откоса становится положе.
В воздушно-сухом состоянии угол естественного откоса песчаного грунта равен 30—40°, под водой — 24—33°. Для грунтов, не обладающих сцеплением (сыпучих), угол естественного откоса не превышает угла внутреннего трения

(9.25)

Для определения угла естественного откоса песчаного грунта в воздушно-сухом состоянии используют прибор УВТ ( рис. 9.11, 9.12 ), под водой — ВИА ( рис. 9.13 ).

Согласно рис. 9.12 при наклоне ящика песок осыпается и, разрыхляясь, образует откос с углом, который можно определить транспортиром или по формуле

(9.26)

Понятие об угле естественного откоса относится только к сухим сыпучим грунтам, а для связных глинистых оно теряет всякий смысл, так как у последних он зависит от влажности, высоты откоса и величины пригрузки на откос и может изменяться от 0 до 90°.

Рис. 9.11. Прибор УВТ-2: 1 — шкала; 2 — резервуар; 3 — мерительный столик; 4 — обойма; 5 — опора; 6 — образец песка

Рис. 9.12. Определение угла естественного откоса вращением емкости (а) и медленным снятием пластинки (б): А — ось вращения емкости

Рис. 9.13. Прибор ВИА: 1 — ящик ВИА; 2 — образец песка; 3 — емкость с водой; 4 — транспортир; 5 — ось вращения; 6— пьезометр; 7— штатив

При разработке и усадке разрыхленного грунта выемки и насыпи образуют естественные откосы различной крутизны. Наибольшую крутизну плоских откосов земляных сооружений, траншей и котлованов, устраиваемых без креплений, следует принимать согласно табл. 9.2. При обеспечении естественной крутизны откосов обеспечивается устойчивость земляных насыпей и выемок.

Таблица 9.2. Наибольшая крутизна откосов траншей и котлованов, град.

ГрунтыКрутизна откосов при глубине выемки, м (отношение высоты к заложению)
1,53,05,0
Насыпные неуплотненные56(1:0,67)45(1:1)38(1:1,25)
Песчаные и гравийные влажные63(1:0,5)45(1:1)45(1:1)
Глинистые:
супесь76(1:0,25)56(1:0,67)50(1:0,85)
суглинок90(1:0)63(1:0,5)53 (1:0,75)
глина90(1:0)76(1:0,25)63(1:0,5)
Лессы и лессовидные сухие90(1:0)63(1:0,5)63(1:0,6)
Моренные:
песчаные, супесчаные76(1:0,25)60(1:0,57)53 (1:0,75)
суглинистые78(1:0,2)63(1:0,5)57(1:0,65)

Откосы насыпей постоянных сооружений выполняют более пологими, чем откосы выемок.

Угол откоса траншеи таблица

  • Главная
  • Новые рефераты
  • Популярные
  • Добавить реферат
  • Поиск
  • Контакты

Основные технологические процессы на разрезе Томусинский

Таблица 2.1 – зависимость уклона капитальной траншеи

Угол откоса бортов капитальной траншеи устанавливается в зависимости от срока ее службы, физико-технических свойств пород, степени их обводненности. Он должен обеспечить устойчивое положение ее бортов. При длительном сроке службы капитальной траншеи, проводимой в рыхлых и полускальных породах, угол откоса ее бортов должен быть не больше угла естественного откоса пород. В скальных породах его значение принимается в пределах 50—60°. Длина (м) капитальной траншеи является производным параметром ее глубины и продольного уклона, т.е.

Строительный объем капитальных траншей достигает сотен тысяч кубометров. От объема траншеи зависят механизация, технология и срок ее проведения. В зависимости от места заложения капитальной траншеи относительно конечного контура карьера различают капитальные траншеи внешнего заложения и капитальные траншеи внутреннего заложения (рис. 2.3). Траншеи внешнего заложения располагаются за конечными контурами карьера. Траншеи внутреннего заложения располагаются в контурах карьера. Капитальная траншея внутреннего заложения располагается на рабочем или нерабочем борту карьера. С началом разноса вскрытого ею горизонта ее поперечное сечение приобретает нессиметричную форму. При расположении траншеи внутреннего заложения на рабочем борту карьера она систематически перемещается вместе с бортом и называется скользящим съездом. Разрезные траншеи — горизонтальные открытые горные выработки (редко с продольным уклоном 5-10 °/00 для стока воды с горизонта к водосборнику), предназначенные для подготовки вскрытых горизонтов к разработке, т.е. для создания фронта работ на уступах. Разработка уступа начинается с разноса одного или обоих бортов разрезной траншеи. Поэтому разрезная траншея — это временная горная выработка, которая существует только до начала отработки уступа.

Читать еще:  Пластиковые угольники для откосов размеры

Рисунок 2.3 — Схемы капитальных траншей:

а — отдельная капитальная траншея внешнего заложения; б — капитальная траншея внутреннего заложения до проведения разрезной траншеи уступа; в — то же, после проведения разрезной траншеи; 1 — капитальная траншея; 2 — разрезная траншея; 3 — конечный контур карьера

Разрезная траншея является продолжением капитальной траншеи, вскрывающей данный рабочий горизонт, и проводится внутри контуров карьера (рис. 2.4). При разработке крутых залежей разрезные траншеи проводятся обычно в направлении, параллельном простиранию залежи. Глубина и длина разрезной траншеи, как правило, соответствуют высоте и длине подготавливаемого к разработке уступа. Ширина основания разрезной траншеи определяется из условия нормального расположения горного и транспортного оборудования при выемке первой заходки после проведения траншеи. Угол откоса ее бортов принимается равным углу откоса рабочих уступов в соответствии с физико-техническими характеристиками пород. Если один из бортов разрезной траншеи является частью нерабочего борта карьера, то угол откоса этого борта принимается равным углу откоса нерабочего уступа. Объем (м³) разрезной траншеи определяется по формуле:

Vр.т. =Sр.т. Lр.т. , (2.1.)

где: S — площадь поперечного сечения разрезной траншеи, м2; Lр.т. — длина разрезной траншеи, м.

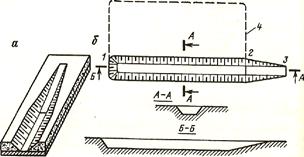

Рисунок 2.4 — Общий вид (а) и план (б) капитальной и разрезной траншеи:

1─2- разрезная траншея;

2─3- капитальная траншея;

4 – контур карьерного поля.

При разносе одного борта разрезной траншеи (траншея располагается по контуру карьера), площадь ее поперечного сечения определяется по формуле:

где: Нр.т. — глубина разрезной траншеи, м;

Вр.т. — ширина основания разрезной траншеи, м;

αр.т.р.αр.т.н – соответственно угол откоса рабочего и нерабочего ботов разрезной траншеи , градусы.

При разносе двух бортов (траншея располагается внутри контура карьера)

Sр.т. =(Вр.т. + Нр.т. ctgαр.т.р.) (2.2)

Число уступов на современных карьерах достигает 15 и более. Совокупность капитальных траншей, обеспечивающая вскрытие всех рабочих горизонтов карьера, называется системой капитальных траншей. В зависимости от пространственного расположения капитальных траншей, входящих в систему, и наличия технологической связи между ними различают системы отдельных, общих и групповых капитальных траншей при различном их заложении.

В случае вскрытия карьерного поля системой отдельных капитальных траншей каждый рабочий горизонт карьера вскрывается отдельной капитальной траншеей, не имеющей связей с другими капитальными траншеями системы (рис. 2.5). Грузопотоки в этом случае рассредоточены.

При вскрытии карьерного поля системой общих капитальных траншей грузопотоки сосредоточены по направлению (рис. 2.6). Характерным признаком общности системы капитальных траншей при их внешнем заложении является общее поперечное сечение траншей ступенчатой формы. Характерным признаком общности системы капитальных траншей при их внутреннем заложении является сосредоточение грузопотоков со всех лежащих ниже горизонтов в капитальной траншее лежащего выше горизонта.

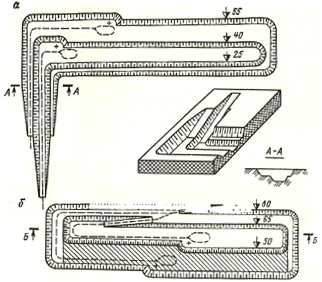

Рисунок 2.5 – Система отдельных капитальных траншей внешнего (а) и внутреннего (б) заложения

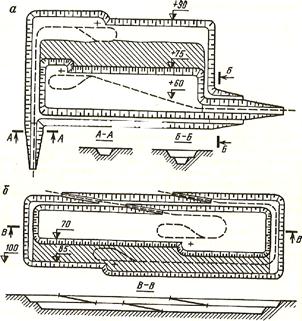

Рисунок 2.6 – система общих капитальных траншей внешнего (а) и внутреннего (б) заложения

При вскрытии карьерного поля системой групповых капитальных траншей все уступы карьера разбиваются на несколько групп по качественному или другому признаку (например, группа вскрышных уступов и группа добычных уступов). Каждая группа уступов вскрывается своей системой общих капитальных траншей. Общие траншеи, вскрывающие группу уступов, между собой не связаны. Вскрытие карьерного поля системой групповых капитальных траншей объединяет признаки вскрытия отдельными и общими капитальными траншеями и занимает между ними промежуточное положение. В случае необходимости при любой системе капитальных траншей можно осуществить и парное вскрытие, предусматривающее сквозной фронт горных работ на уступах. В этом случае на вскрываемых горизонтах одна вскрывающая траншея служит для подачи порожних транспортных средств, а вторая -для транспортирования горной массы.

Разработка и обустройство ремонтного котлована

До начала работ по разработке ремонтного котлована необходимо определить место вскрытия трубопровода, уточнить размеры ремонтного котлована, произвести разбивку границ котлована по принятым размерам относительно оси трубопровода, определить по исполнительной документации, паспорту на МН, материалам диагностики наличие на участке работ приварных соединений, которые должны быть вскрыты вручную.

Разработка котлована должна осуществляться экскаваторами. Для предотвращения повреждения трубопровода ковшом экскаватора минимальное расстояние между образующей трубопровода и ковшом экскаватора должно быть не менее 0,20 метра. Разработку оставшегося грунта следует проводить вручную, не допуская ударов по трубе. Отвал грунта, извлеченного из котлована, для предотвращения падения кусков грунта в котлован, должен находиться на расстоянии не менее 1 м от края котлована.

Длина котлована определяется из расчета:

где l – длина заменяемого участка нефтепровода или устанавливаемой муфты (м), но не менее диаметра нефтепровода, при этом расстояние от конца заменяемого участка до прилегающей торцевой стенки котлована должно быть не менее 1…1,5 м.

Ширина котлована определяется из условия обеспечения расстояния между трубой и стенками котлована не менее 1 м.

Ответственный за подготовку работ должен обеспечить соблюдение уклонов стенок ремонтного котлована и размещения отвала грунта в соответствии с ППР, отсутствия в стенках котлована и отвале грунта негабаритных включений (2/3 ширины ковша — для экскаваторов, 30 см — при разработке вручную).

Отвал грунта должен производиться с противоположной стороны от подъезда техники к рабочему котловану, движение техники со стороны отвала грунта и по отвалу запрещено.

Читать еще:  Как закрыть проем откосами

При разработке ремонтного котлована нефтепровод вскрывается сверху на глубину не менее 0,6 м от нижней образующей трубы до дна котлована. Длина котлована определяется длиной вырезаемой «катушки», длиной участка снятия и нанесения изоляции и должна быть не менее 2,5 м по дну котлована.

Схема обозначения катлована представлена на рисунке 5.2.

Рисунок 5.2 — Схема обозначения ремонтного котлована: 1 – рабочий котлован;
2 – информационный знак с указанием наименования нефтепровода и фактической глубины его заложения; 3 – предупредительный знак «Огнеопасно, проход, проезд и въезд запрещен»;
4 – ограждение котлована из синтетической сигнальной ленты

Разработка ремонтного котлована без откосов не допускается. При разработке котлована должна быть обеспечена крутизна откосов, приведенная на рисунке 5.3 с учетом значений, указанных в таблице 5.1. Перед началом производства работ в котловане следует провести контроль крутизны откосов с применением рулетки.

точка А – бровка котлована;

точка Б – край основания котлована;

а – угол откоса стенки котлована;

H – глубина котлована;

b – расстояние по горизонтали от края основания котлована до бровки котлована;

Рисунок 5.3 – Расчет крутизны откоса котлована (tg a = H/b)

Таблица 5.1 — Допустимая крутизна откосов траншеи и ремонтного котлована

№ п/пВид грунтаМинимальное расстояние по горизонтали от края основания котлована до бровки котлована b, м.
Нормативный угол откоса при Н до 1,5Глубина котлована Н, мНормативный угол откоса при Н от 1,5 до 3,0Глубина котлована Н, мНормативный угол откоса при Н от 3,0 до 5,0Глубина котлована Н, м
0,751,251,51,752,252,52,753,253,53,754,254,54,75
Насыпной56º0,510,670,8445º1,501,752,002,252,502,7538º3,844,164,484,85,125,445,766,086,40
Песчаные и гравийные63º0,380,510,6445º1,501,752,002,252,502,7545º3,003,253,503,754,004,254,504,755,00
Супесь76º0,190,250,3156º1,011,181,351,521,691,8550º2,522,732,943,153,363,573,783,994,20
Суглинок76º0,190,250,3163º0,760,891,021,151,271,4053º2,262,452,642,833,013,23,393,583,77
Глина76º0,190,250,3176º0,370,440,500,560,620,6963º1,531,661,781,912,042,172,292,422,55
Лессовидный сухой76º0,190,250,3163º0,760,891,021,151,271,4063º1,531,661,781,912,042,172,292,422,55
Примечание – При напластовании различных видов грунта крутизну откосов для всех пластов надлежит назначить по более слабому виду грунта.

На всех этапах, связанных с выполнением работ в ремонтных котлованах, ответственные за проведение работ, исполнители, наблюдающие РНУ (ОСТ) должны вести постоянный контроль за состоянием откосов стенки котлована и отвала грунта находящегося на бровке.

В случае обнаружения в стенках котлована трещин, грозящих обвалом и (или) условий возможного падения кусков грунта в котлован, необходимо:

— работникам, находящимся в котловане немедленно покинуть его;

— принять меры по предотвращению обрушения грунта (укрепление стенок траншеи, срезание грунта для увеличения откосов и др.);

— при выявлении негабаритных кусков грунта – принять меры по их удалению из траншеи или отвала грунта.

Данные требования должно быть внесено в ППР и указано в нарядах-допусках на все виды работ, связанные с нахождением персонала в траншее (котловане).

Разработку ремонтного котлована в местах с высоким уровнем грунтовых вод необходимо осуществлять с понижением уровня воды способами открытого водоотлива, дренажа. Для водоотлива в котловане должен быть устроен приямок, размерами 1,0 м×1,0 м или дренажная канава сечением 1,0 м0,5 м, закрываемые настилом, металлической или деревянной решеткой. Решетка должна иметь размеры ячеек, обеспечивающие безопасные условия при выполнении ремонтных работ в котловане. Ремонтный котлован подготавливается по мере откачки и понижения уровня грунтовых вод.

Для возможности спуска и быстрого выхода работающих, котлован должен оснащаться инвентарными приставными лестницами, шириной не менее 75 см и длиной не менее 1,25 глубины котлована, из расчета по 2 лестницы на каждую сторону торца котлована. Котлован должен иметь освещение для работы в ночное время, светильники должны быть во взрывозащищенном исполнении.

Размеры ремонтного котлована должны обеспечивать проведение работ по замене дефектного участка.

На болотах I и II типа ремонтный котлован может быть сооружен одним из способов:

— с креплением стенок котлована;

— комбинированным методом – с креплением стенок котлована и устройством дренажного отвода воды.

Стенки ремонтного котлована укрепляются деревянными или металлическими шпунтами, шпунтами из профилированной стали, сваями или другими средствами.

Крепление стенки должно выступать над бровкой котлована на высоту не менее чем 15 см.

Погружение шпунтов может проводиться:

— забивкой механизированным способом с применением ручной электротрамбовки, вибропогружателя, вибромолотов, гидромолотов;

— размывом болотной массы на месте погружения шпунтов до минерального грунта с применением гидромониторов, поливочных машин и других технических средств, которые обеспечивают подачу воды под давлением. После этого должна осуществляться добивка шпунтов.

Вокруг котлована следует создавать обвалование для предотвращения перетока болотной массы и поверхностных вод.

Перечень оборудования и приспособлений, необходимых для проведения работ по погружению шпунта, зависит от принятого метода и указывается в ППР.

На болотах I и II типов, где затруднена откачка воды и болотной массы из котлована, должны применяться ремонтные герметичные камеры (РГК).

Земляные работы на болотах I типа должны осуществляться одноковшовыми экскаваторами на базе болотохода или обычными гусеничными экскаваторами с применением перекидных сланей или щитов.

На болотах II типа – специальными болотными экскаваторами или обычными экскаваторами на понтонах, на болотах III типа – экскаваторами на понтонах.

Читать еще:  Как выровнять откос своими руками

Расположение строительной техники около траншеи должно осуществляться в соответствие с приведенной таблицей 5.2.

Таблица 5.2 — Расстояние от опорной части техники до откоса траншеи

Область применения котлована с откосами

П — Пт: с 09:00 до 20:00
Сб — Вс: с 10:00 до 18:00

Устройство котлованов и водопонижение

Кнаупе В. /избранные главы/

ГЛАВА 2. КОТЛОВАНЫ С ОТКОСАМИ
Устройство котлованов с наклонными откосами или вертикальными закрепленными стенками обусловлено следующими причинами:
возможность применения высокопроизводительных машин по выемке грунта;
обеспечение свободного рабочего пространства; упрощение процесса производства работ; исключение многочисленных дополнительных видов работ; экономия ценных строительных материалов.
При выборе типа котлована подбирается оптимальный вариант с учетом всех факторов, влияющих на сроки и стоимость его сооружения.

2.1. ОБЛАСТИ ПРИМЕНЕНИЯ И ОСНОВНЫЕ ПОЛОЖЕНИЯ
Небольшие котлованы с незакрепленными откосами устраиваются при необходимости отвода воды со строительной площадки до сооружения больших котлованов под энергетические объекты и водохозяйственные комплексы. Глубина таких котлованов может быть различной.
Ограничением в применении незакрепленных откосов является отсутствие достаточных площадей для их размещения. Это наиболее часто встречается при выполнении работ по реконструкции сооружений, когда на поверхности и в грунте располагаются различные строительные конструкции, ограничивающие зону производства работ. Такие котлованы не применяются также по экономическим соображениям в тех случаях, когда объем вынимаемого грунта значительно превосходит объем, необходимый для размещения самого сооружения.
Превышение объема работ по выемке грунта при устройстве котлованов с откосами по сравнению с котлованами с вертикальными стенками при одинаковой их глубине особенно существенно для небольших и глубоких котлованов. Так, например, для котлованов размером 2,0×2,0 ми 5,0×5,0 м с углом наклона откоса 45° в зависимости от их глубины, увеличение объема вынимаемого грунта dV, %, составляет:

2,0 м5,0 м8,0 м
2,0×2,0 м.333%1333%2933%
5,0×5,0 м202%333%661%

Целесообразность устройства откосов становится проблематичной в случаях, когда земляные работы выполняются малопроизводительными механизмами или лишь частично механизированы. В таких котлованах и траншеях (рис. 2.1) можно работать лишь в тех случаях, когда угол наклона откоса соответствует характеристике грунта и необходимому запасу надежности по его устойчивости.
Для земляных выработок средней глубины рекомендуются следующие средние значения углов наклона откосов:
45 — для легких несвязных грунтов;
60° — для средних несвязных грунтов;
80° — для прочных несвязных грунтов.

Значения рекомендуемых углов наклона откоса могут существенно уменьшиться в тех случаях, когда отметка дна котлована ниже уровня грунтовых вод или если имеются многослойные толщи грунтов.
Появление на откосах воды, что чаще всего обнаруживается после выемки грунта, может привести к снижению сцепления между частицами грунта и снижению устойчивости откоса. Увеличение норового давления воды в мелкозернистых грунтах может привести к такому уменьшению сцепления, что пески придут в состояние подвижности и произойдет оползание откоса. В этих случаях необходимо специальное исследование для определения угла наклона откоса.
На рис. 2.2 показана схема обрушения откоса котлована, расположенного рядом с существующим сооружением с относительно небольшой глубиной заложения подошвы фундамента. Грунты представляли собой пылеватые пески, и появления грунтовых вод на откосах котлована обнаружено не было. Обрушение грунта произошло через несколько дней после выемки грунта и нанесло значительный ущерб.

При прокладке траншей глубиной ta > 1,25 м устойчивость стенок в зависимости от геологических и гидрогеологических условий [211] должна обеспечиваться либо определенным углом наклона откоса, либо соответствующим креплением вертикальной стенки (в случае выполнения работ в насыпных грунтах или в условиях возможных сотрясений грунта при работе строительных машин и механизмов или взрывных работ ta > 1). При глубине траншеи от 1,25 до 1,75 м, прокладываемой в устойчивых скальных грунтах, прочных глинах, прочных мергелях, щебне с глиной, крепление осуществляется установкой подкладок под распорки длиной не менее 250 мм и толщиной не менее 50 мм. Вместо этого можно устроить скошенную верхнюю часть траншеи (рис. 2.3).
При механизированной выемке грунта не требуется какое-либо крепление стенок траншеи, если в ней не предусмотрено нахождение людей и если стенки не испытывают дополнительных нагрузок от проезжающего транспорта или складирования материалов. Ширина незагру-жаемой бровки траншеи зависит от ее глубины и характеристик грунта. Минимальные значения ширины незагружаемой полосы вдоль края траншеи приведены в табл. 2.1.
При укладке материалов вдоль бермы необходимо учитывать, что рядом с незагружаемой полосой шириной не менее. 1,2ta для несвязных грунтов и 1,5ta для связных грунтов допускается равномерно распределенная нагрузка не более 10 кН/м 2 .

Глубина котлована, мМинимальная ширина бермы, м
несвязные рыхлые грунтысвязные и скальные грунты
2,5. 5,01,00,8
> 51,21,0

Во многих случаях по технологическим условиям применяют комбинированные методы крепления откосов. Наиболее часто встречается вариант, когда верхняя часть стенки срезается в виде откоса, переходящего далее в вертикальную шпунтовую стенку (рис. 2.4,д). Такое решение позволяет обходиться без монтажных кранов, которые необходимы при устройстве вертикальной стенки на полную высоту котлована. При комбинированных видах крепления котлована в случаях, когда отметка дна располагается ниже уровня грунтовых вод, немного выше этой поверхности сооружается дополнительная рабочая площадка, с которой ведутся работы по водоотливу, закреплению стенок котлована и выемка грунта.
При Осуществлении варианта, показанного на рис. (2.4,б), вызывает сомнение устойчивость грунта, находящегося с внутренней стороны шпунтовой стенки, поэтому такое решение применяется лишь в отдельных случаях.
Другой вариант крепления траншей — это углубление дна непосредственно под укладываемую конструкцию, при котором высвобождается значительная рабочая площадь (рис. 2.4,в). Его недостатком является то, что механизированно может быть выполнена лишь часть работ по выемке грунта. Оставшийся грунт приходится разрабатывать вручную.
