Укрепление откосов посевом трав вручную

Укрепление откосов земляных сооружений посевом многолетних трав: с подсыпкой растительной земли вручную

ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСН 01-02-040-01

НаименованиеЕдиница измерения
Укрепление откосов земляных сооружений посевом многолетних трав: с подсыпкой растительной земли вручную100 м2
Состав работ
01. Исправление откоса и нарезка борозд. 02. Подсыпка растительной земли по откосу. 03. Посев трав.

ЗНАЧЕНИЯ РАСЦЕНКИ

В расценке указаны прямые затраты работы на период марта 2014 года для города Москвы, которые рассчитаны на основе нормативов 2014 года с дополнениями 1 путём применения индексов к ценам используемых ресурсов. Индексы применялись к федеральным ценам 2000 года.
Использованы следующие индексы и часовые ставки от «союза инженеров-сметчиков»:
Индекс к стоимости материалов: 7,485
Индекс к стоимости машин: 11,643

Используемые часовые ставки:
В скобках указана оплата труда в месяц при данной часовой ставке.
Часовая ставка 1 разряда: 130,23 руб. в час (22 920) руб. в месяц.
Часовая ставка 2 разряда: 141,21 руб. в час (24 853) руб. в месяц.
Часовая ставка 3 разряда: 154,46 руб. в час (27 185) руб. в месяц.
Часовая ставка 4 разряда: 174,34 руб. в час (30 684) руб. в месяц.
Часовая ставка 5 разряда: 200,84 руб. в час (35 348) руб. в месяц.
Часовая ставка 6 разряда: 233,96 руб. в час (41 177) руб. в месяц.

Перейдя по этой ссылке, Вы можете посмотреть данный норматив рассчитаный в ценах 2000 года.
Основанием применения состава и расхода материалов, машин и трудозатрат являются ГЭСН-2001

ТРУДОЗАТРАТЫ

НаименованиеЕд. Изм.Трудозатраты
1Затраты труда рабочих-строителей Разряд 2,2чел.-ч33,2
Итого по трудозатратам рабочихчел.-ч33,2
Оплата труда рабочих = 33,2 x 143,86Руб.4 776,15

Определяем стоимость строительства дома. Цена за тридцать минут.

ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ

ШифрНаименованиеЕд. Изм.РасходСт-сть ед.
Руб.
Всего
Руб.
1251703Вагонетки неопрокидные, вместимость до 1,5 м3маш.-ч3,655,8221,24
ИтогоРуб. 21,24

РАСХОД МАТЕРИАЛОВ

ШифрНаименованиеЕд. Изм.РасходСт-сть ед.
Руб.
Всего
Руб.
1407-0014Земля растительнаям313,61014,9713 803,59
2414-9260Семена травкг1,20,00
ИтогоРуб. 13 803,59

ИТОГО ПО РЕСУРСАМ: 13 824,84 Руб.

ВСЕГО ПО РАСЦЕНКЕ: 18 600,99 Руб.

Вы можете посмотреть данный норматив рассчитаный в ценах 2000 года. перейдя по этой ссылке

Расценка составлена по нормативам ГЭСН-2001 редакции 2014 года с дополнениями 1 в ценах марта 2014 года.
Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК) УКРЕПЛЕНИЕ ОТКОСОВ ПОСЕВОМ МНОГОЛЕТНИХ ТРАВ. I. Область применения

    Евгений Соломерецкий 4 лет назад Просмотров:

1 ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК) УКРЕПЛЕНИЕ ОТКОСОВ ПОСЕВОМ МНОГОЛЕТНИХ ТРАВ I. Область применения Технологическая карта разработана на укрепление откосов насыпей (выемок) высотой до 8 м. Посев многолетних трав применяется для укрепления откосов неподтопляемого земляного полотна, сложенного из нескальных грунтов. Крутизна откосов — не более 1:1,5. Откосы высотой до 2 м из глинистых непылеватых грунтов не укрепляются в случае: — разработки выемок в степных районах, где толщина почвенного слоя более 0,3-0,5 м; — возведения в этих же районах насыпей из грунта боковых резервов. В состав работ входят: — доставка растительного грунта; — надвижка растительного грунта на откосы; — разравнивание грунта до слоя требуемой толщины; — посев трав с поливкой водой и внесением удобрений. II. Организация и технология производства работ До начала работ по укреплению откосов необходимо проверить готовность земляного полотна и его соответствие требованиям СНиП «Автомобильные дороги» и СНиП «Земляные сооружения, основания и фундаменты». Для укрепления откосов используются смеси трав следующего состава, %: — корневищные злаковые травы ; — рыхлокустовые злаковые травы ;

2 — стержнекорневые бобовые травы Посевные качества семян должны соответствовать требованиям ГОСТ. Высевать некондиционные семена ниже третьего класса годности запрещается. Для посева трав пригоден растительный грунт, содержащий не менее 2% гумуса. Работы по укреплению откосов следует выполнять сразу же после завершения отсыпки и уплотнения насыпи. Поверхность откоса перед укреплением должна быть спланирована и разрыхлена на глубину см рыхлителем. Дополнительного рыхления не требуется, если откос планировался ковшом драглайна. Работы по укреплению откоса травами ведет комплексная механизированная бригада на двух захватках площадью 2000 м каждая (рис.1). Рис. 1. Схема организации и производства работ Операции, выполняемые на захватках: 1-я захватка: — выгрузка растительного грунта на откос автосамосвалом IV; — надвижка растительного грунта на откос автогрейдером ДЗ-31 /; — разравнивание грунта на откосе экскаватором-драглайном //, оборудованным планировочной рамой. 2-я захватка:

Читать еще:  Что надо для дверных откосов

3 //; — посев семян с одновременным внесением удобрений агрегатом ЦНИИС на экскаваторе — орошение засеянных участков водой из поливочно-моечной машины /// последовательность проходов экскаватора при разравнивании грунта. Стрелкой указано направление потока Численность комплексной механизированной бригады 5 чел.: — дорожный рабочий 3 разр. — 1; — машинист экскаватора 6 разр. — 1; — помощник машиниста экскаватора 5 разр. — 1; — машинист автогрейдера 6 разр. — 1; — машинист поливочно-моечной машины 4 разр На первой захватке выполняются следующие технологические операции: — доставка растительного грунта автосамосвалами; — надвижка растительного грунта на откос автогрейдером; — разравнивание грунта на откосе экскаватором-драглайном, оборудованным планировочной рамой. Растительный грунт должен быть заготовлен до начала укрепительных работ. Грунт, снятый с полосы отвода при возведении насыпи, или грунт из сосредоточенного резерва доставляется к месту производства работ и выгружается на обочине. Выгрузка растительного грунта осуществляется под наблюдением дорожного рабочего 3-го разр., который подает сигнал для подхода и отхода автомобиля-самосвала, указывает водителю место выгрузки грунта. Разгрузку очередного автосамосвала следует производить на расстоянии от места разгрузки предыдущего. Это расстояние зависит от объема грунта в кузове автомобиля-самосвала, длины откоса и толщины слоя растительного грунта и определяется по формуле. Завезенный грунт перемещают на откос автогрейдером ДЗ-31-1 за три-четыре прохода.

4 Угол захвата отвала автогрейдера При первых проходах автогрейдер производит развалку куч, затем, двигаясь на обочине вдоль бровки, перемещает растительный грунт на откос. Разравнивают растительный грунт на откосе экскаватором-драглайном, оборудованным планировочной рамой трапецеидальной формы. Слой растительного грунта на откосе после разравнивания должен быть толщиной 10, а на песчаных откосах в южных районах, а также на откосах, сложенных жирными глинами, 15 см. На второй захватке выполняются следующие технологические операции: — посев семян трав с одновременным внесением удобрений; — полив засеянного откоса. Посев трав на откосе производится посевным агрегатом ЦНИИС, которым оборудуется экскаватор типа ЭО-4111Б. Экскаватор устанавливают на насыпи на расстоянии 2,5-3 м от бровки откоса. При первом проходе агрегат, двигаясь сверху вниз под действием собственного веса, разрыхляет грунт на поверхности откоса. При движениях снизу вверх агрегат выполняет такие операции: — внесение и заделка минеральных удобрений в растительный грунт; — посев семян с заделкой их в грунт; — прикатка откоса. В растительный грунт кислых дерново-подзолистых почв (рн 5 Калькуляция трудовых затрат на укрепление 1000 м откоса механизированным посевом трав приведена в табл.1. При операционном контроле качества работ по укреплению откосов механизированным посевом многолетних трав следует проверять: — расстояние между кучами отсыпанного грунта; — качество грунта; — толщину слоя растительного грунта; — расход удобрений, вносимых в грунт; — состав смеси семян; — влажность семян; — степень увлажнения растительного грунта. Качество выполнения работ контролируют согласно табл.2. III. Технико-экономические показатели (на 1000 м откоса) Затраты труда — 2,86 чел, дня; Потребность в машинах — 1,3 маш.- смены; Выработка на одного рабочего м ; IV. Материально-технические ресурсы Потребность в основных материалах определена из расчета на 1000 м откоса: Семена трав (одинарная норма), кг — 27; Удобрения, кг — 34;

6 Растительный грунт, м : — при толщине слоя 10 см — 105; — при толщине слоя 15 см — 158; Вода, м Потребность комплексной механизированной бригады в машинах, оборудовании и приспособлениях определена из расчета оптимальной их загрузки: Автогрейдер ДЗ ; Экскаватор ЭО-4111Б — 1; Рама планировочная — 1; Агрегат посевной ЦНИИС АДТС-2-1; Машина поливочно-моечная ПМ V. Техника безопасности При производстве работ по укреплению откосов земляного полотна механизированным посевом многолетних трав необходимо соблюдать требования по охране труда, приведенные в соответствующих разделах «Правил техники безопасности при строительстве, ремонте и содержании автомобильных дорог», СНиП и СНиП , (гл.5. Земляные работы). Машинисты, рабочие и другие работники при выполнении дорожно-строительных работ должны быть обеспечены средствами защиты и специальной одеждой в соответствии с действующими правилами по охране труда и технике безопасности. Разработка дополнительных мероприятий по обеспечению безопасности труда не требуется. Таблица 1 На единицу На объ

Читать еще:  Установить откос с помощью малки

7 измерения Обоснование Работа Состав звена Единица измерения Объем Норма времени, чел — ч (маш.- ч) Расценка Повременно Приемка растительного грунта Дорожный рабочий 3 разр чел. — ч 8,0 1,0 (-) 0-70 Е2-1-6, табл.2, п.2 Перемещение грунта на откос автогрейдером Машинист 6 разр м 1,0 2,7 (2,7) 2-86 Е2-1-44, табл.2, п.16 Разравнивание грунта на откосе экскаватором, оборудованным планировочной рамой, слоем толщиной 10 см Машинист 6 разр. — 1 Помощник машиниста 5 разр м 10,0 0,56 (0,28) 0-55 Е2-1-44, табл.2, п.66 Замена на экскаваторе планировочной рамы на посевной агрегат Машинист 6 разр. — 1 Помощник машиниста 5 разр замена 1,0 0,74 (0,37) 0-72 Е2-1-44, табл.2, п.76 Посев семян трав Машинист посевным агрегатом 6 разр. — 1 Помощник машиниста 5 разр м 10,0 0,26 (0,13) 0-25 Е17-2, примеч.1 Полив откосов водой с помощью поливочно-моечной машины Машинист 4 разр м 40,0 0,08 (0,08) 0-06 Итого

8 Таблица 2 Операция Предмет контроля Лицо, осуществля ющее контроль Вид контроля Приемка растительног о грунта на обочине Расстояние между кучами, качество грунта Мастер, лаборант Инструмен тальный, лабораторн ый Разравнивани е растительног о грунта на откосе Равномерность разравнивания, толщина слоя Мастер Визуальны й, инструмен тальный (шпилькой ) Посев многолетних трав Сроки посева, состав смеси семян,, влажность растительного грунта, внесение удобрений в грунт Мастер, лаборант Лаборатор ный, визуальны й Уход за посевом Влажность растительного грунта, всхожесть семян Мастер, лаборант Лаборатор ный, визуальны й

9 Материал разработан научным сотрудником ВИТУ Олейником В.А.

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК) УКРЕПЛЕНИЕ ОТКОСОВ СИНТЕТИЧЕСКИМИ ТЕКСТИЛЬНЫМИ МАТЕРИАЛАМИ. I. Область применения

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК) УКРЕПЛЕНИЕ ОТКОСОВ СИНТЕТИЧЕСКИМИ ТЕКСТИЛЬНЫМИ МАТЕРИАЛАМИ I. Область применения Технологическая карта разработана на укрепление откосов земляного полотна высотой до

2.6. Расчет укреплений русла и откосов

Укрепление откосов земляного полотна у трубы ведём посредством посева многолетних трав по предварительно подсыпанному растительному грунту.

Высота укрепления откоса на выходе равна:

, (2.31)

где h–высота портальной стенки, м.

Высота укрепления откоса на входе равна:

, (2.32)

где H–высота воды перед стенкой, м.

высота укрепления откоса на выходе равна:

высота укрепления откоса на входе равна:

Для дальнейшего проектирования принимаем

Длина укрепления откоса равна:

, (2.33)

где m–заложение откоса насыпи в пределах оголовка;

m1– заложение откоса насыпи выше оголовка.

Длина укрепления откоса равна:

Ширина укрепления верха откосов:

, (2.34)

(2.35)

где –угол, образуемый откосным крылом и лотком,

–ширина укрепления на входе, м.

(2.36)

Ширина укрепления верха откосов равна:

Площадь укрепления откосов:

на входе:

Площадь укрепления русла:

(2.37)

(2.38)

где z1 – длина укрепления, от конца оголовка на выходе (2,8 м);

z2 – длина укрепления, от конца оголовка на входе (1,4 м).

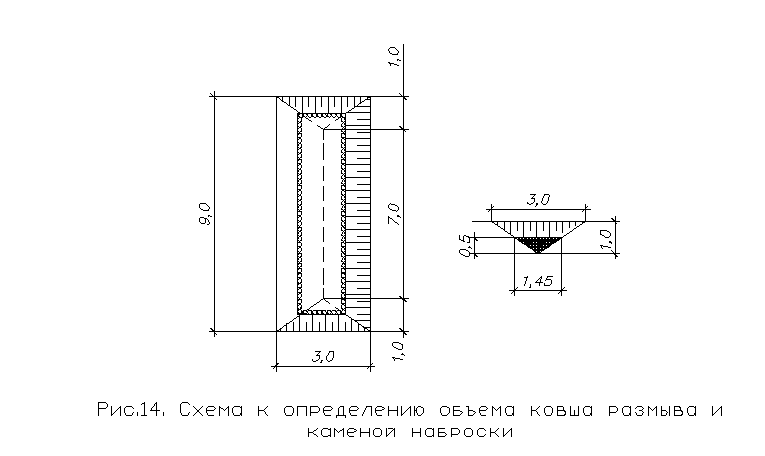

Площадь укрепления откоса ковша размыва равна:

Объём котлована под ковш размыва равен:

Последние 10см разрабатываются вручную. Объем грунта, разрабатываемого вручную равен:

Vруч=0,1*1,8*9*2=3.25 .

Объём каменной наброски равен:

4. Конструктивное решение дорожной одежды

Рис.15 Схема дорожной одежды.

Дорожная одежда IVкатегории дорог представлена на рис.15.

Конструкция: – дренирующий слой из песка средней крупности 20см;

– песчано-гравийная смесь 12см;

Читать еще:  Откос от армии расстройство личности

– щебень фракции 40-70мм 8см;

– горячий асфальтобетон из мелкозернистой смеси 6см.

Объем дренирующего слоя:

Площадь щебеночного основания:

Площадь асфальтобетонного покрытия:

Расход эмульсии согласно нормативным документам 0.6-0.9л/м2. Принимаем 0.763 л/м2.

Тогда

Технологическая карта . Укрепление откосов земляного полотна способом гидропосева многолетних трав агрегатом, смонтированным на базе автомобиля

I Область применения

II Указания по технологии производственного процесса

III Указания по организации работ

IV График выполнения производственного процесса

V Калькуляция затрат труда на укрепление откосов земляного полотна гидропосевом многолетних трав на сменную захватку площадью 5000 м2

VI Основные технико-экономические показатели

VII Материально-технические ресурсы

Разработан: НТЦ ЯРБ

Разработан: Оргтрансстрой

Разработан: Ростовская НИС

Разработан: ФДС России

Принят: АО Мосгортелефонсеть

Принят: Оргтрансстрой

Принят: Проектпромвентиляция

Утвержден: Оргтрансстрой 28.04.1972

ЦЕНТРАЛЬНЫЙ ИНСТИТУТ НОРМАТИВНЫХ
ИССЛЕДОВАНИЙ И НАУЧНО-ТЕХНИЧЕСКОЙ
ИНФОРМАЦИИ «ОРГТРАНССТРОЙ»
МИНИСТЕРСТВА ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА

УКРЕПЛЕНИЕ ОТКОСОВ ЗЕМЛЯНОГО ПОЛОТНА
СПОСОБОМ ГИДРОПОСЕВА
МНОГОЛЕТНИХ ТРАВ АГРЕГАТОМ,
СМОНТИРОВАННЫМ НА БАЗЕ АВТОМОБИЛЯ

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта разработана на основе применения методов научной организации труда и предназначена для использования при разработке проекта производства работ и организации труда на строительном объекте.

Карта разработана на укрепление откосов земляного полотна гидропосевом многолетних трав с применением гидросеялки ДЭ-16 без использования растительного грунта.

В технологической карте принята сметная производительность 5000 м2 при дальности возки рабочей смеси 5 км и высоте укрепляемых откосов 20 — 25 м.

Во всех случаях применения технологической карты необходима привязка ее к местным условиям производства работ, а также почвенным и климатическим условиям.

II. УКАЗАНИЯ ПО ТЕХНОЛОГИИ ПРОИЗВОДСТВЕННОГО ПРОЦЕССА

При гидропосеве рабочую смесь, состоящую из семян многолетних трав, минеральных удобрений, мульчирующих и пленкообразующих материалов и воды наносят тонким слоем на откосы земляного полотна со специально оборудованного автомобиля.

После высева рабочей смеси мульчирующие и пленкообразующие материалы создают благоприятный для прорастания и развития трав влажностно-температурный режим. Мульчирующие материалы, сгнивая, дают дополнительную питательную среду, а пленка, образующаяся на откосах, предохраняет их от водной и ветровой эрозии.

Для создания устойчивого дернового покрова наилучшее время высева многолетних трав — весна и осень. Ориентировочные предельные сроки высева: для северных районов Европейской части, Сибири и Дальнего Востока — середина августа; для южных районов Сибири и Урала и центральных районов Европейской части — первая декада сентября. Многолетние бобовые травы следует высевать весной и в первой половине лета. При позднем осеннем посеве высеваются только семена злаковых трав, а бобовые подсевают следующей весной.

Материалы для рабочей смеси

Для укрепления откосов применяют семена не ниже III класса годности трех биологических групп:

злаковые рыхлокустовые и корневищевые, создающие хорошую дернину и придающие ей большую прочность на разрыв в горизонтальном направлении, бобовые (стержнекорневые), образующие длинные корни, надежно скрепляющие дерн с грунтом откоса.

Виды многолетних трав и нормы высева семян подбирают по таблице приложения 1.

Перед тем как осуществлять гидропосев составляют смеси семян и проверяют их на всхожесть, как правило, на селекционной станции. При определении (в отдельных случаях) всхожести семян в лабораториях строительной организации из каждой партии семян отбирают среднюю пробу весом 0,5 кг. Семена рассыпают на ровной поверхности и отбирают 3 образца по 100 семян в каждом, которые проращивают в эмалированных или фарфоровых ванночках с чистым кварцевым песком, обильно смоченным водой. Семена укладывают на слой бумаги по 100 штук в каждую ванночку и укрывают сверху влажной фильтровальной бумагой. Ванночку закрывают стеклом и темной бумагой и ставят в теплое место с температурой 25 — 28 °С.

Через 10 дней подсчитывают проросшие семена и высчитывают всхожесть по каждой ванночке и среднюю по данной партии семян, а по всхожести определяют класс годности (табл. 1).

Посевные качества семян злаковых и бобовых трав

Всхожесть не менее, %

Iзлаковые рыхлокустовые
