Как правильно подключить теплый пол в ванной

Особенности монтажа теплого пола в ванной комнате

Как показывает практика, чаще всего покупатели предпочитают укладывать теплый пол в ванной. Как же происходит установка теплого пола в ванной комнате? Что нужно знать, чтобы он работал правильно и эффективно и радовал теплом на протяжении многих лет?

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Давайте ответим на наиболее частые вопросы относительно монтажа и его наиболее популярного варианта — кабельного теплого пола в ванной комнате.

Самыми часто задаваемыми вопросами являются:

  • Где и как правильно установить терморегулятор?
  • Можно ли на один терморегулятор подключать теплый пол в ванной комнате и в туалете?
  • Фактическая площадь укладки — под какую мебель можно или нельзя укладывать?
  • Какие отступы делать при укладке?
  • Когда можно монтировать теплый пол под ванну?
  • Какой теплоизолирующий материал рекомендуется использовать?

Внимательно изучите инструкцию к теплому полу перед его установкой. В большинстве случаев она содержит подробные, хорошо иллюстрированные поэтапные указания, позволяющие установить систему своими руками.

Установка терморегулятора

Перед монтажом подогрева пола, первым делом необходимо выбрать место, где разместить терморегулятор. Абсолютное большинство терморегуляторов не рекомендуется устанавливать в ванной комнате, так как их класс защиты (IP 21) не гарантирует долгую работу во влажных помещениях. Поэтому приоритетным местом для него является коридор или другое сухое помещение. При этом датчик теплого пола, считывающий температуру поверхности, располагается в ванной.

После того, как место для терморегулятора выбрано, на уровне его предполагаемой установки делается отверстие в стене. В него выводят гофрированную трубку, в которую впоследствии будет помещён термодатчик.

При установке гофрированной трубки необходимо соблюдать рекомендуемый радиус изгиба трубки с горизонталью пола не менее 5 см. Желательно также, чтобы трубка имела не более одного изгиба. Это необходимо для того, чтобы в случае выхода датчика из строя была возможность его замены без вскрытия плитки.

Для того чтобы внутрь трубки не попадали цементный раствор или вода, ее конец закрывается заглушкой.

Сколько терморегуляторов использовать

Часто при покупке теплого пола сразу для ванной и туалета возникает вопрос: «можно ли подключать теплый пол в ванной и в туалете на один терморегулятор?».

Можно, но не рекомендуется. Особенно если в помещениях разные температурные режимы, поскольку датчик считывает температуру только из одного помещения. В зависимости от того, где расположен датчик, температура пола для другого помещения может быть либо слишком высокой, либо слишком низкой.

Теплый пол в туалете и ванной

Если температурные режимы в ванной и туалете примерно одинаковы, то можно подключить две системы к одному терморегулятору. При этом датчик температуры должен располагаться в том помещении, в котором больше теплопотери и ниже температура поверхности пола, а для определения температуры пола используют пирометр.

Важно отметить, что если на два помещения устанавливается один терморегулятор, вы не можете отключать каждый теплый пол по отдельности. Также нельзя отдельно регулировать температуру в ванной и туалете, что само по себе неудобно и не выгодно с точки зрения экономии потребляемой электроэнергии.

Фактическая площадь укладки теплого пола

Следующее, на что нужно обратить внимание при монтаже — это фактическая площадь укладки.

Теплые полы не монтируются под мебель без ножек. Кроме того, их укладку производят с учетом определенных отступов: не менее 10 см от стен и стационарной мебели и не менее 30 см от батарей и другой отопительной техники. В противном случае кабель может перегреться и выйти из строя.

Теплый пол под ванну

Монтаж теплого пола под ванну возможен только в случае, если ванна стоит на ножках, а между ней и полом нет фартука из плитки и не установлен декоративный экран. При монтаже под фартук или экран существует реальный шанс перегрева кабеля в месте стыка нижней плитки фартука и пола.

Теплый пол в ванной под плитку

Теплоизолирующий материал

Важный пункт при монтаже теплого пола в стяжку – укладка теплоизолирующего материала. В принципе, допускается любая вспененная изоляция толщиной не менее 5 мм — например, пенополиэтилен. Однако, лучше использовать теплоизоляцию толщиной не менее 10 мм и коэффициентом теплопроводности не выше 0,05 Вт/кв.м x°С.

В идеале используется изоляция с наружной теплоотражающей фольгой, покрытой лавсановой плёнкой, которая защищает фольгированное покрытие от агрессивного воздействия цементного раствора в период его отвердения.

Использование теплоизоляции не только позволяет сэкономить на электричестве, но и значительно увеличивает скорость нагрева теплых полов.

Если сравнивать электрический и водяной теплый пол в ванной, можно отметить, что монтаж первого гораздо более прост. Поэтому, соблюдая все инструкции и рекомендации, вы сможете сами установить теплый пол, который на протяжении долгих лет будет создавать комфорт в вашем доме.

Как сделать водяной теплый пол в ванной комнате?

Перед тем как начинать установку теплого водяного пола в ванной необходимо помнить о том, что такой пол нельзя делать по отдельному контуру отопления в многоквартирных жилых домах с центральным отоплением. Это категорически запрещено действующим законодательством РФ. Если в этих квартирах обустраивать водяной тёплый пол по такой схеме, то это потребует длительных и главное денежных согласований проектно-сметной документации для получения разрешения от государственных органов. А вот если речь идёт о частном домостроении или коммерческой недвижимости с автономным водяным отоплением, тогда теплый пол по отдельному контуру, для ванной комнаты с площадью не более 20 кв. м. – идеальное решение.

Может лучше электрический теплый пол в ванной?

Преимущества теплых полов с водяным теплоносителем перед электрическими или инфракрасными полами очевидны:

  • Нет необходимости прокладывать дорогостоящие электрические кабели, цена труб, применяемой арматуры и оборудования гораздо ниже чем, цена материалов для электрических полов;
  • Затраты понесённые для закупки материалов быстро окупаются на экономии электроэнергии;
  • Более равномерный прогрев пола и помещения, позволяющий создать комфортную для ноги человека температуру;
  • Электропожаробезопасность. (отсутствие возгорания, вследствие перегрева и удара электрическим током);
  • Возможность устанавливать под большими и тяжёлыми предметами или мебелью.
Читать еще:  По стене ползет стакан деревянный как кирпич

При всех своих преимуществах водяной тёплый пол в ванной и не только требует хорошей подготовки строительной поверхности. Это нужно для того, чтобы получился идеальный пол с подогревом. Необходимо его монтировать на поверхность с неровностями с разницей по высоте не более 30 мм.

Теплообменник для водяного пола. Нужен ли?

Ещё, каких то, 20 лет назад при монтаже и эксплуатации такого пола возникала проблема регулирования температуры отдельного контура водяного теплого пола в ванной. Проблема состояла в том, что при подключении параллельно водяного теплого пола ванной к системе отопления дома, состоящей из водогрейного котла, смесительного устройства и коллектора, возникла необходимость снижения температуры воды в трубах тёплого пола. Причина в том, что котёл системы отопления дома нагревает воду до температуры около 100 градусов, а для её понижения до необходимых для работы тёплого пола 40-45 градусов, необходимо установить теплообменник. Теплообменник — довольно громоздкий и дорогостоящий агрегат, требующий для установки труда высококвалифицированных монтажников теплового оборудования. К тому же, за ним нужно вести учащённый контроль в эксплуатации и работу его, в отличие от водогрейных котлов, тяжело и дорого автоматизировать.

Подключение теплого пола в ванной при помощи термостатического комплекта

Решить данную проблему в современных условиях для помещений не более 20 кв.м., позволяет подключение труб водяного теплого пола в ванной к системе отопления при помощи термостатического комплекта. Например, Thermo-floor R508M Giacomini(Италия). Этот комплект позволяет выполнить весь спектр работ по монтажу теплого пола в ванной. С его помощью можно параллельно подключить к системе отопления водяной тёплый пол в ванной. Достоинством параллельного подключения, в отличие от последовательного, является то, что нет необходимости выводить из работы всю систему отопления дома, при каких либо авариях или неисправностях в полу ванной.

Особенно актуальным становится применение комплекта в условиях русской зимы. Ведь в ваннах обычно для лучшего прогрева помещения устанавливают, как правило, ещё и радиаторы отопления. Возможности комплекта позволяют подключить трубы водяного теплого пола в ванной непосредственно к радиатору отопления, но даже если в ванной нет радиатора, то можно теплый пол подключить к полотенцесушителю. При таком подключении включать или отключать водяной тёплый пол можно в любое время, не зависимо от отопления в других помещениях. И что немаловажно, для подключения теплого пола с использованием комплекта к системе отопления требуется немного труда. Монтировать оборудование теплого пола в ванной сможет любой человек, когда либо, работавший с современными фитингами и металлопластиковыми трубами или трубами из сшитого полиэтилине, диаметром 16 дюймов.

Преимущества термостатического комплекта

Комплект позволяет при помощи головки с термостатом и клапана регулировать температуру воды от +8 до 32 градусов. Для этого не требуется электроэнергии. Спуск воздуха из системы производится, при помощи специального автоматического клапана. Все комплектующие комплекта монтируются в распределительной коробке, которая укрепляется на высоте не ниже 40 см. Подключение к сети водоснабжения теплого пола осуществляется при помощи фитингов для металлопластиковых или полипропиленовых труб. Крепление распределительной коробки на стене осуществляется при помощи специальных креплений. Конструкция распределительной коробки позволяет выполнить устанавливать её как в цементной штукатурке, так и за стенами из гипсокартона или других строительных материалов. После монтажа пола при помощи этой системы не остаётся каких либо выступающих частей. Включение отопления пола или регулировка его температуры нагрева производится простым поворотом термостатической головки, немного выступающей над стеной.

Электрический теплый пол в ванной комнате

Вступление

Оптимальный вариант сделать теплым пол в ванной это смонтировать электрический теплый пол в ванной комнате. Варианты исполнения такой задумки в этой статье. Монтировать электрический теплый пол можно самостоятельно или обратиться в специализированную организацию, например, тут https://atmosferatepla.ru/montag/elektrichesky-teply-pol.

Выбирает тип электрического теплого пола

Греющим элементом электрического теплого пола является специальный электрический кабель. По своим свойствам подобные кабели имеют высокое электрическое сопротивления и простым законам физики, при прохождении по ним электрического тока нагреваются. Тепло от нагретого кабеля передается в контракцию пола, который в этом варианте становится отопительным элементом комнаты.

По типу, происходящих в греющем кабеле физических процессов, они подразделяются на резистивные и саморегулирующиеся кабели. Первые чаще используют для обогрева полов, вторые для обогрева трубопроводов.

По конструкции резистивные кабели бывают одножильными, их нужно прокладывать по замкнутой траектории и двухжильными, они не требуют возврата в начальную точку укладки.

Для обогрева полов применяются греющие кабели как таковые или в конструкции теплового мата. Тепловой мат это специальная сетка, на которой в заводских условиях спиралями закреплен греющий кабель. Сам по себе, греющий кабель используется в системе электрический теплый пол состоящей из элементов:

  • Кабtля греющего;
  • Терморегулятора;
  • Температурного датчика;
  • Монтажного комплекта.

Комплект для монтажа включает специальные крепления позволяющие уложить греющий кабель в пол спиралями с заранее рассчитанным шагом.

По удобству монтажа несомненным преимуществом обладает тёплый пол на тепловых матах. Он удобен в монтаже, не требует расчетов шага спирали и полностью готов к монтажу. Однако тепловые маты не эффективны для больших помещений.

Мы смотрим электрический теплый пол в ванной комнате, и там тепловые маты подходят как нельзя лучше. Последнее утверждение не означает, что в ванной нельзя использовать греющий кабель, как таковой. Более того в магазинах продаются готовые решения для ванных состоящие из кабеля нужной длины и монтажного комплекта с инструкцией укладки.

Читать еще:  Как подключить теплый пол под ламинат видео

Важнейшим преимуществом электрического теплого пола в ванной, является технологическая возможность сразу на кабель, лучше на тепловой мат, уложить керамическую плитку для пола. По практике, отдельный греющий кабель без мата, перед укладкой плитки лучше закрыть стяжкой.

Как уложить электрический теплый пол в ванной комнате

Процесс монтажа теплого пола в ванной не сложный. Для начала несколько правил, которые помогут правильно купить теплый пол.

Во-первых, маты или кабель теплого пола не укладывается под стационарными предметами интерьера и под мебелью. Для ванной комнаты это означает, что не нужно обогревать пол под ванной, тумбами, стиральной машиной и т.д. Уложить кабель нужно только на свободном полу. Это правило позволит правильно рассчитать метраж теплого пола.

Во-вторых, в комплект электрического теплого пола обязательно входит терморегулятор и датчик температур. Первый устанавливается в удобном месте на стене. Второй укладывается между петлями теплого пола в конструкцию пола и подключается к терморегулятору.

Конструкция терморегулятора может быть самой простой и дешевой, с механической ручкой регулятора температуры. Или дорогой и сложной, с цифровым управлением температурой и дисплеем. Выбор за вами.

Особенности укладки тепловых матов

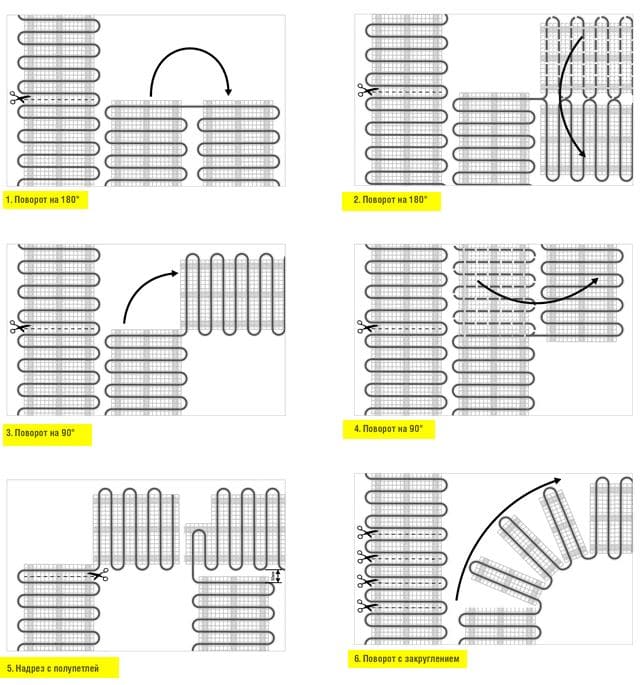

У людей которые первый раз работают с тепловыми матами, возникает вопрос, как укладывать маты особенно при поворотах. Разрывать мат по траектории кладки нельзя, мат укладывается единым полотном на всю выбранную поверхность пола.

Делается это очень просто. Так как кабель на мате уложен спиралями, то всегда можно разрезать сетку мата между спиралями кабеля не повреждая кабель. Такой разрез позволит как повернуть мат на 90 градусов, так и развернуть его на 180 градусов.

Особенности укладки плитки

При укладке плитки на тепловые маты, также нет никаких сложностей. Важно одно, не повредить сам кабель зубчатыми шпателями, используемыми при укладке плитки. Также стоит обратить внимание на плиточный клей. Он должен подходить для теплого пола. Ходить по не закрытым матам можно только в мягкой обуви.

Особенности стяжки

Если вы закрываете кабель стяжкой, важно соблюдать то же правило — не повредить греющий кабель. Поэтому использовать игольчатые валики для прокатки наливного пола нельзя. Валики нужно заменить щеткой с жесткой щетиной, а прокатку валика заменить простукиванием раствора щетиной щетки.

Вывод

Электрический теплый пол в ванной комнате это лишь один из вариантов теплых полов в малых помещениях. Аналогично используются тепловые маты на балконах и в коридорах квартиры и дома.

Как сделать в ванной теплый пол под плитку: технология укладки и полезные советы

Одним из наиболее популярных вариантов отделки пола выступает керамическая плитка. Благодаря современному разнообразию цветовых решений, форм, размеров и текстур ее применяют не только городских квартирах или домах, но и загородных коттеджах, особенно в помещениях с повышенной влажностью.

Этот материал прост в уходе и долговечен, но обладает одним значительным недостатком: зимой он становится слишком холодным. Именно поэтому теплый пол в ванной под плитку и пользуется большой популярностью как средство достижения комфортной температуры.

Произвести укладку можно своими силами, без привлечения строительных бригад, но для этого нужно обладать определенными знаниями и навыками.

Популярные разновидности теплых полов и их особенности

Чаще всего подогрев пола в ванной осуществляется двумя методами – с помощью электричества или водяного теплоносителя. Каждый тип одинаково хорошо справляется с возложенными функциями, поэтому в первую очередь перед монтажом нужно рассчитывать финансовые расходы на их обслуживание, а также собственные силы и умения для проведения работ.

Теплый пол электрический в ванной потребует больше затрат на оплату электроэнергии, но он гораздо проще укладывается, чем водяной, и практически не требует для этого навыков. Обычно такие системы монтируют в квартирах.

В отличие от электрического теплый водяной пол в ванной позволяет значительно экономить деньги даже при круглосуточной эксплуатации на протяжении длительного времени. Он может работать автономно от электросетей, поскольку в качестве теплообменника часто выступает обыкновенный твердотопливный котел либо радиатор.

Как сделать теплый пол в ванной от электричества своими руками

Теплый пол электрический в ванной комнате означает прокладку под плиткой одно- или двужильных нагревательных кабелей. Специалисты прикрепляют их на определенном расстоянии к заранее подготовленному черновому полу. Показатели расстояния меняются в зависимости от мощности кабелей и размеров комнаты.

Для новичков, не имеющих опыта в проведении подобных работ, производители предлагают приобретать специальные маты (Nexans, Devi, Эксон, Profitherm, Shtoller и другие). Эта конструкция состоит из кабельной системы и сетки, она в разы упрощает монтаж теплого пола в ванной.

Электрические нагревательные маты выкладываются по всей поверхности пола комнаты от углов к терморегулятору. Участки, где планируется установка кабины душа либо ванной нужно обходить. Для этого сетку режут на необходимые части, но делать это нужно аккуратно, чтобы не повредить целостность кабеля.

Важно: При устанавливании под плитку, нагревательные маты запрещено укладывать в несколько слоев. Кроме того, нужно соблюдать определенное расстояние между кабелями (от 5 см) и между стеной и кабелем (от 10 см).

Последовательность выполнения работ

Чтобы уложить электрический теплый пол в ванной под плитку своими руками, необходимо строго придерживаться соблюдения последовательности пунктов технологии:

  • Подготовка. Перед тем как сделать теплый пол в ванной от отопления, надо демонтировать имеющееся финишное покрытие и изучить состояние чернового пола. При обнаружении трещин, сколов и неровностей он счищается и настилается новый. Если проверка уровнем выявила уклон между двумя стенами, превышающий 5 мм, то заливать его обязательно.
  • Укладка теплоизоляции. Это позволит существенно снизить теплопотерю через пол и уменьшить текущие расходы на поддержание определенной температуры в ванной. Для этих целей специалисты рекомендуют использовать пенофол – рулонный материал с фольгированным покрытием. Выстилается он по всему периметру, места стыков соединяются монтажным скотчем.
Читать еще:  По стене ползет пельмень деревянный как кирпич

Особенное внимание изоляции следует уделять на первых этажах частных построек. Толщина изоляционного материала выбирается исходя из среднегодовой температуры в регионе в холодное время года.

Электрический теплый пол для ванной комнаты под плитку подразумевает обязательное наличие в системе настенного терморегулятора, с помощью которого выставляется нужный вам режим подачи тепла. Выбирайте место для него рядом с розетками, чтобы было удобно подключать устройство и систему от сети.

Между витками нагревательного кабеля устанавливается температурный датчик, который должен быть надежно защищен от давления стяжки и финишного покрытия с помощью прочной гофрированной трубы. Фиксируется датчик клеем для плитки.

Перед тем как сделать теплый пол в ванной комнате и залить его бетонной или цементно-песочной стяжкой, необходимо проверить электрическую систему на работоспособность. Недостаток стяжки в том, что при наличии неисправностей кабелей невозможно фрагментировано удалять ее для проведения ремонта.

Сопротивление кабеля теплых полов в ванную комнату под плитку не должно отклоняться от указанной производителем нормы более чем на 10%.

Посмотреть, как сделать теплый пол в ванной от электричества своими руками, расскажет видео, расположенное ниже:

Теплый пол водяной под плитку своими руками в ванной

Теплый пол в ванной под плитку своими руками, обогревающийся водой, станет лучшим выбором для отдельно стоящих коттеджей либо квартир с индивидуальным отоплением.

В загородных постройках, в которых не планируется постоянное проживание, чтобы обезопасить систему водяного теплого пола в ванной от отопления от замерзания нужно использовать полиэтиленовые трубы, в которые добавлена вода с антифризом.

Монтаж водяных теплых полов в ванной комнате своими руками: последовательность

Укладка теплого пола в ванной с водяным контуром от отопления – достаточно трудоемкий процесс, требующий инженерных навыков и точного соблюдения инструкции:

  • Подготовительный этап. Снимаются старые полы, осуществляется подготовка основания (очистка и доведение до гладкого состояния).
  • На поверхность укладывается гидроизоляция. Наружные края заводятся на стены, а внутренние располагаются внахлест и скрепляются монтажным скотчем.
  • Технология монтажа предусматривает прокладку демпферной ленты, которая будет «гасить» температурные расширения, подвижки строительной конструкции и предохранит напольное покрытие от деформации.
  • На гидроизоляцию укладываются маты из пенопласта или полистирола.

Процесс гидроизоляции — важная часть монтажа теплого пола в ванной под плитку. Он выполняет двойную функцию. Во-первых, защищает утеплитель, препятствуя образованию конденсата. Влага в разы увеличивает теплопроводность материала, особенно при использовании утеплителей на основе минеральной ваты, и для поддержания определенной температуры в помещении потребуется повысить мощность системы теплого пола в ванной своими руками.

Во-вторых, в случае образования течи, жидкость останется на пленке, что существенно снизит стоимость будущего ремонта. Сверху настилается теплоотражающий экран из фольги, который предотвратит перегрев нижней части перекрытий.

По всей поверхности утеплителя укладывают теплораспределяющие пластины, крепящиеся в каналы. Именно в них и прокладываются трубы. Выбор определенной схемы (улитка либо змейка) зависит от совокупности ряда факторов, куда входит геометрия отапливаемой комнаты, материал и толщина стен (от чего зависит теплопотеря), диаметр используемых труб и сходные факторы.

Следующий крупный узел теплого пола в ванной под ванну — коллектор. Он монтируется в том же помещении, в специальном шкафу, расположенном в удобном месте, чтобы хозяин всегда имел возможность перекрыть поступление воды или отрегулировать температуру.

После обустройства такого «пирога», необходимо провести «прогонку», чтобы убедиться в отсутствии течей. Для этого в систему нагнетается воздух под давлением около четырех атмосфер. Если проверка не обнаружила микротрещины — трубы заполняются водой под давлением в 0,6 МПа, которое удерживается в течение получаса. После этого давление поднимается до 1 МПа и поддерживается два часа. В случае отсутствия влаги вне отопительного контура пол помещения заливается бетоном и закрывается плиткой.

Как сделать теплый пол в ванной в квартире с небольшой высотой?

Толщина пола может быть разной и зависит от слоя утеплителя, основания, диаметра труб и типа стяжки. Высота сухой стяжки может начинаться от 35 мм, поэтому она является удачным выбором для помещений с низкими потолками, в то время как бетонная минимально составляет 80 мм.

Совет: для качественной стяжки лучше использовать смеси марки М-300 и выше, характеризующиеся высокой прочностью и позволяющие создавать прочные конструкции из бетона.

Существует еще два варианта как правильно сделать теплый пол в ванной частных домов – сухая стяжка. Для повышения ее эффективности делают минимальный шаг между трубами в связи с чем, на плитке не будут образовываться холодные и теплые точки. Еще один более сложный и дорогостоящий вариант решения проблемы – установка дефлекторов, которые будут способствовать поднятию тепла к верху.

Как сделать теплый пол в ванной от отопления в квартире самостоятельно расскажет видео:

Какой теплый пол для ванной комнаты лучше – решать только вам. Главное – неукоснительно соблюдать последовательность технологии, чтобы он создавал комфорт десятилетиями. Но проще всего обратиться к профессионалам, которые оценят объем работ и составят смету.
