Стены с кирпича dwg

1.4. Конструктивные решения

Пространственная устойчивость здания обеспечивается совместной работой кирпичных стен и горизонтальными дисками перекрытия.

Конструктивное решение надземной части здания имеет следующее решение.

Высота этажа – 3,3м.

Фундаменты – свайные, с монолитным ростверком.

Наружные стены – двухслойные из газобетонных блоков с облицовкой лицевым кирпичом марки КОРПу 1НФ/100/1,4/25/ГОСТ 530-2007 на гибких связях на растворе М50.

Стены цоколя до отм. 0.230 выполнены из полнотелого кирпича КОРП 1НФ/125/2.0/50/ГОСТ 530-2007 на растворе М75. Стены чердака выполнены из полнотелого кирпича КОРП 1НФ/125/2.0/50/ГОСТ 530-2007 на растворе М50.

Внутренние стены – из кирпича полнотелого КОРП 1НФ/125/2.0/25/ГОСТ 530-2007 на растворе М75.

Утепление стен, потолков в тамбурах выполнено на основе комплексной системы «ТИГИ КНАУФ».

Перегородки – из газобетонных блоков толщиной 100мм.

Перегородки санузлов и ванных комнат – из кирпича ГОСТ 530-2007, толщиной 120 на растворе М50. В санузлах установлены модульные сантехнические перегородки (каркас – алюминиевый профиль бесцветного анодирования с заполнением из влагостойкого ДСП).

Перекрытия – сборные железобетонные плиты по серии 1.241-1 выпуск 37, 1.141-1 выпуск 63.

Перемычки – сборные железобетонные по серии 1.038.1-1 выпуск 1.

Окна являются основными вертикальными конструкциями для обеспечения естественной освещенности помещений. В конструкцию оконного блока входят: пластиковая оконная коробка, заделанная в стену; оконные спаренные переплеты и подоконная доска.

Двери внутренние – пластиковые. Двери состоят из коробок, представляющих рамы, укрепленные в дверных проемах стен, перегородок и полотен, навешенных на дверные коробки.

По количеству полотен двери запроектированы однопольные. По положению в здании: внутренние и наружные. В перегородках зазор между коробкой и стеной закрывают наличником и заполняют монтажной пеной.

Лестницы – сборные железобетонные ступени по ГОСТ 8717.1-84 по металлическим косоурам, площадки из сборных железобетонных плит.

Крыльца – монолитные ступени.

Кровля – двухскатная, выполненная из металлочерепицы. Водосток с кровли осуществляется с помощью водосточной системы «ИНСИ».

Вокруг здания выполнена асфальтовая отмостка толщиной 25 мм шириной 750мм на щебеночном основании.

Рис. 1.1 Карнизный узел

Рис. 1.2 Коньковый узел

1.5 Инженерное обеспечение

Здание обеспеченно следующим инженерным оборудованием:

Холодное водоснабжение — от городской сети водопровода.

Горячее водоснабжение осуществляется от водонагревателя установленного в тепловом узле.

Канализация – сети хозяйственно-бытовой канализации отводят сточные воды самотеком в городскую канализационную сеть.

Ливневая канализация — водосток с кровли осуществляется с помощью водосточной системы «ИНСИ».

Отопление – система отопления принята однотрубная, вертикальная, тупиковая с нижней разводкой магистральных трубопроводов;

Вентиляция – приточно-вытяжная с естественным побуждением. Вытяжка осуществляется через вентиляционные шахты. Приток воздуха через регулируемые оконные створки и подоконные вентиляционные клапаны;

Электроснабжение – 0,4 кВт от трансформаторной подстанции;

Предусмотрено устройство сетей связи — телефон, телевидение;

Пожарный водопровод — запроектирован внутренним, объединенным с хозяйственно-бытовым, с установкой пожарных кранов диаметром 50 мм.

Материалы для проектирования

BIM каталоги и чертежи узлов в dwg и pdf

BIM каталоги

Для скачивания каталогов семейств и конструкций с материалами ROCKWOOL для BIM проектирования нажмите на кнопку ниже.

Техническая изоляция
Спасибо!
Строительная изоляция
Спасибо

Техническая документация и расчеты онлайн

Альбомы, каталоги и отчеты

Продуктовые каталоги, альбомы конструкций, ежегодные финансовые и экологические отчеты, руководства по монтажу, брошюры, журналы

Сертификаты и декларации

На продукцию российского и импортного производства, системные компоненты

Технические листы и даташиты

В данном разделе представлены технические листы и даташиты с описанием продукции российского и импортного производства, а также системных компонентов.

Калькуляторы

Простые программы для сложных расчетов

n

    n
  • Техническое Свидетельство Федерального Центра Сертификации. n

n

В 2016 году компания ROCKWOOL получила один из самых высоких знаков экологической безопасности – EcoMaterialAbsolute для всех четырех заводов ROCKWOOL в России. Данная маркировка подтверждает, что производственные площадки соответствуют высоким требованиям стандарта EcoМaterial в области безопасности и экологии, а вся продукция, изготовленная для российского рынка, является экологически безопасной.

Посмотреть и скачать интересующие сертификаты можно здесь.

Декларированные характеристики изделий и их область применения приведены в Техническом Свидетельстве. Качество продукции подтверждается паспортом качества.

Посмотреть и скачать интересующие сертификаты можно здесь.

В Группу компаний ROCKWOOL входят подразделения, занимающиеся производством теплоизоляции (ROCKWOOL), акустических подвесных потолков (В Группу компаний ROCKWOOL входят подразделения, занимающиеся производством теплоизоляции (ROCKWOOL), акустических подвесных потолков (Rockfon), субстраты для выращивания овощей и цветов (Grodan), специального технического волокна (Lapinus), декоративных фасадных панелей (Rockpanel), антивибрационных панелей для железных дорог, морской изоляции (SeaRox) и изоляции дорожного шума (Rockdelta).

Плиты СКАНДИК– инновационный продукт, обладающий уникальным качеством волокон, которые позволяют подвергать плиты компрессии (сжатию) до 70 %, благодаря чему СКАНДИК занимает в 3 раза меньше места при транспортировке. Плиты СКАНДИК выпускаются в новой упаковке в двух удобных размерах:

n

    n
  • 800 × 600 мм (толщиной 50 и 100 мм) – стандартный, для перевозки легковым транспортом. n
  • 1200 х 600 мм (толщиной 100 и 150 мм) – XL для перевозки крупногабаритными автомобилями. n

n

В СКАНДИК использована технология «Флекси»: плиты имеют один пружинящий край (маркирован), значительно облегчающий установку утеплителя в распор каркаса.

Гидрофобность — свойство материала не взаимодействовать или слабо взаимодействовать с водою, не смачиваться ею. От слова hydrophobe – плохо впитывающий влагу. Все материалы из каменной ваты ROCKWOOL – гидрофобизированы и обладают низким водопоглощением, в том числе из воздуха. Тем не менее, на всём протяжении жизненного цикла изделия (транспортирование, хранение, монтаж, эксплуатация) следует оберегать его от контакта с влагой. В случае намокания на увлажнённые материалы не следует оказывать механических воздействий и следует принять меры к скорейшему высушиванию. Кратковременное воздействие влаги не приводит с большой долей вероятности к изменению характеристик изделия.

Читать еще:  Внутренняя гидроизоляция стен кирпича

Эффективность теплоизоляции характеризуется её теплопроводностью. Исходя из её значения, рассчитывается толщина материала. Теплопроводность материалов ROCKWOOL — очень низкая и является одной из лучших в своем классе (0,036–0,038 Вт/м*К). Так, плита СКАНДИК толщиной 5 см по своим теплоизоляционным свойствам сопоставима с кирпичной кладкой толщиной 96 см. Это означает, что теплоизоляция наилучшим образом сохраняет тепло зимой и прохладу летом.

Теплоизоляционные материалы ROCKWOOL должны храниться в крытых складах или под навесом для защиты продукции от попадания атмосферных осадков, на сухой ровной поверхности в горизонтальном положении, в целостной упаковке. В случае загрязненного или неровного основания организуется настил. Допускается укладка пачек друг на друга. Не допускается хранение не ровно уложенных пачек:

Максимальная высота укладки пачек: 5 м, для продукции с номинальной плотностью 100 кг/м3 и более; 4 м для продукции с номинальной плотностью от 40 до 99 кг/м3; 2,5 м для продукции плотностью менее 40 кг/м3. Продукты двойной плотности оцениваются по слою с наименьшей плотностью.

1. На сайте компании по каждому продукту создана отдельная страница с подробным описанием материала, его техническими характеристиками, размерами и областью применения. К примеру, Акустик УЛЬТРАТОНКИЙ;

2. Также на сайте представлено описание типовых конструкций с рекомендациями по монтажу и выбору теплоизоляции. К примеру, изоляция парных бань и саун.

3. В разделе «Альбомы, каталоги» большой выбор справочной информации по различной тематике.

4. Множество роликов с пошаговым монтажом на интернет-канале Youtube .

5. Приглашаем пройти бесплатное обучение в тренинг-центре, согласно одной из программ. Записаться на обучение по продукции можно по телефону +7 963 996 64 94 или заполнив соответствующую форму.

Все зависит от материала и от утепляемой конструкции. Легкие марки (например, СКАНДИК, ЛАЙТ БАТТС, Лайт Баттс ЭКСТРА) устанавливаются враспор в каркасные конструкции. Жесткие плиты могут крепиться специальными тарельчатыми анкерами или приклеиваться.

Тип внешней отделки и способ её установки во многом определяют тип теплоизоляционного материала.

Для стен с отделочным слоем из штукатурки по стеклосетке подходят плиты серии ФАСАД. Наиболее эффективным является использование плит двойной плотности с жёстким верхним слоем: ФАСАД БАТТС Д ЭКСТРА или ФАСАД БАТТС Д ОПТИМА. Они обладают низкой теплопроводностью, высокими прочностными характеристиками, малым весом и за счёт внешнего жёсткого слоя (маркирован), удобнее при нанесении цементной базовой штукатурки (меньше её расход), увеличивается ударостойкость системы. На несущую стену (пеноблок, кирпич, бетон) крепится плита серии ФАСАД с помощью клея на цементной основе, выполняется механическое крепление. Затем на плиту наносится базовый армированный и декоративный штукатурный слой.

Большую популярность имеет так называемая «слоистая кладка», в которой теплоизоляционный слой располагается в середине конструкции стены. Для слоистой кладки применяются плиты Лайт Баттс ЭКСТРА и КАВИТИ БАТТС.

Еще один вариант наружного утепления — отделка имитацией бруса, сайдингом, вагонкой и т.д. Для крепления облицовки возводят каркас с шагом в свету 580-590 мм, устанавливают в распор плиты СКАНДИК, ЛАЙТ БАТТС, Лайт Баттс ЭКСТРА, выполняют установку ветрозащиты, формируют вентзазор 2-4 см контробрешёткой, на которую крепят облицовку.

Применять материалы рекомендуется по их области применения. Найти её можно, например, в Техническом Свидетельстве.

Типичные конструкции чердака, кровли, или мансарды загородного дома можно отнести к каркасным. Несущий элемент конструкции — стропила, лаги или прогоны и обрешетка. Никакой внешней нагрузки на теплоизоляционный слой не оказывается, поэтому для таких конструкций наилучшим образом подходят легкие плиты ЛАЙТ БАТТС, Лайт Баттс ЭКСТРА или СКАНДИК.

Удаление излишков водяного пара лучше всего доверять воздушному зазору с холодной стороны конструкции. Однако, если его применение невозможно или мы имеем дело с каркасными конструкциями или с внутренним утеплением, его размещают всегда с самой теплой стороны (изнутри).

При утеплении изнутри необходимо: установить несущий каркас (рекомендуемый шаг стоек 600 мм), установить плиты теплоизоляции ЛАЙТ БАТТС или СКАНДИК враспор. Далее поверх утеплителя и каркаса необходимо установить пароизоляционную пленку. Следующим шагом стоит набить дополнительный каркас, чтобы создать воздушный зазор в 1 см между пароизоляцией и внутренней отделкой. Это позволит избежать увлажнения материала отделки при перепаде температур (дом с непостоянным проживанием). И последний шаг — непосредственно отделка помещения.

Расчет толщины утеплителя ограждающих конструкций ведется исходя из требований СП 50.13330.2012 «Тепловая защита зданий» с использованием климатических данных СП 131.13330.2012. Принцип расчета: исходя из климатических условий и типа здания нормируются значения сопротивления теплопередаче ограждающих конструкций ( R ). Материалы в конструкции подбираются из условий его обеспечения.

В многослойной конструкции необходимо учесть сопротивление теплопередаче всех слоев. Для этого нужно знать их толщину и теплопроводность материала.

Для расчета других конструкций или для более точного определения рекомендуемой толщины теплоизоляции с учетом коэффициента теплотехнической однородности вы можете воспользоваться калькулятором на сайте www . calc . rockwool . ru .

Читать еще:  Узлы чертежи стен кирпич

Плиты СКАНДИК и ЛАЙТ БАТТС достаточно легкий и мягкий материал, механически крепить его их не рекомендуется. Обычно материал плиты СКАНДИК и ЛАЙТ БАТТС устанавливается враспор между несущими элементами каркасной конструкции. Если плиты плотно устанавливаются между стойками, то дополнительного крепления в случае укладки двух слоев не требуется.

С точки зрения эргономики производства работ, лучше выполнять теплоизоляцию в минимальное количество слоёв. Если швы между плитами не превышают 2 мм, однослойное и многослойное утепление можно считать одинаково однородным.

Пароизоляция ROCKWOOL для кровель, стен и потолка монтируется логотипом в сторону теплого помещения.

Гидропароизоляция ROCKWOOL устанавливается брендированной стороной наружу.

Мембраны ROCKWOOL крепят логотипом наружу.

В этом смысла особо нет, если правильно смонтировать плиты, то и одного слоя хватит. Каркас из древесины обеспечивает малые потери тепла. Двойная обрешетка в данной ситуации является лишней и нецелесообразной.

Исследование проведенные НИИМосстрой показал, что:

n

    n
  1. Однослойное и многослойное утепление, применяемое в наружных ограждениях равнозначны по своей эффективности. n
  2. Наличие зазоров между соседними плитами утеплителя величиной 2мм практически не влияет на сопротивление теплопередаче. n

«>]>>>» >

AutoCAD Architecture

Автор:

Постройте сегменты прямой или дуговой стены, измените ориентацию или привязку сегмента стены в процессе построения или измените положение сегмента стены в соответствии со смещением относительно компонента стены.

Для построения сегмента прямой стены

    Выберите инструмент стены.

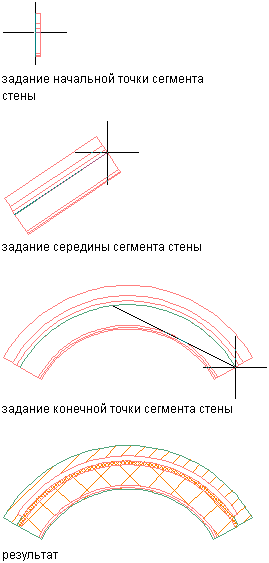

Для построения сегмента дуговой стены

    Выберите инструмент стены.

Для изменения ориентации стены

    Выберите инструмент стены.

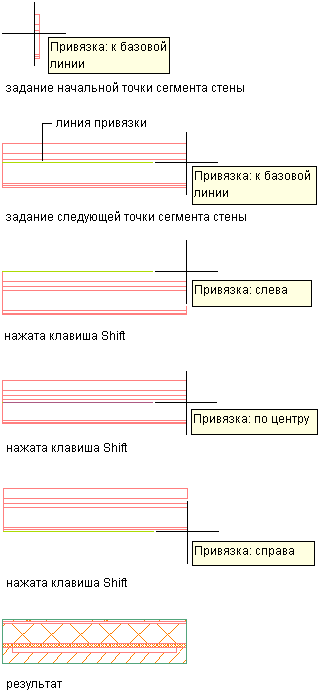

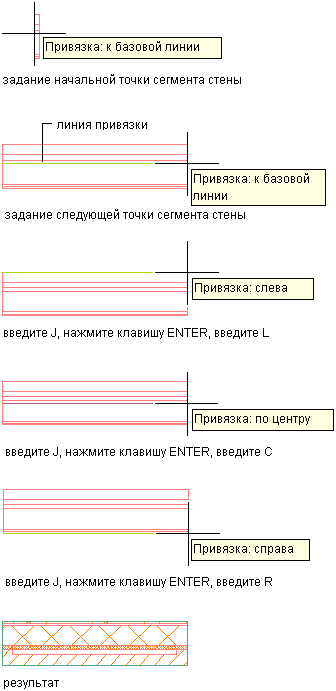

Для изменения привязки стены

Можно ввести в командной строке J, чтобы инициировать переключение привязки, или нажать клавишу CTRL для циклического переключения вариантов привязки.

Выберите инструмент стены.

Если требуется переключить привязку на.то в командной строке.
левую сторону,введите J, затем введите L.
центр,введите J, затем введите C
правую сторону,введите J, затем введите R
базовую линию,введите J, затем введите B

Для переключения между параметрами привязки можно также нажимать клавишу SHIFT.

Для перемещения сегмента стены

Перемещать сегмент стены в процессе его построения можно путем задания смещения относительно грани или центра компонента стены или центра стены в целом. При выборе параметра смещения и наведении курсора на сегмент стены отображаются вспомогательные линии с подсказкой, указывающие, какая именно часть данного компонента стены выбирается. Сплошная линия означает выбор грани компонента, пунктирная линия — выбор центра компонента, а осевая линия означает выбор центра стены в целом.

Во время построения сегмента стены можно перемещать его для выравнивания отдельного компонента стены по конкретной точке или по направляющей. Например, может быть необходимо выровнять внешнюю грань кирпичной кладки стены по линии сетки колонн или выровнять внутреннюю грань несущего железобетонного блока стены с колонной.

Кроме того, можно выбрать любую точку внутри или снаружи стены и определить ее как точку смещения для перемещения стены. Можно ввести значение в поле динамического размера или на палитре свойств, в панели «Размеры», ввести значение для параметра «Смещение», и стена будет перемещена на введенную величину смещения в направлении от места расположения курсора к текущей линии привязки.

Выберите инструмент стены.

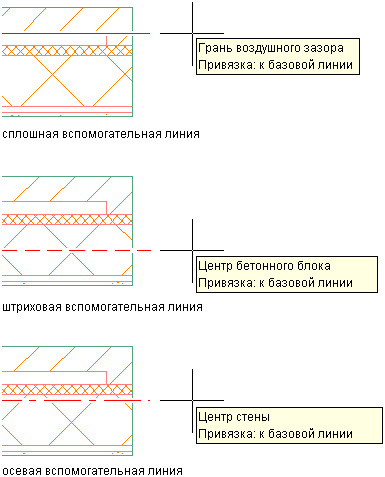

При перемещении курсора отображаются вспомогательные линии с подсказками.

Линия привязки сдвигается, чтобы вместить указанную величину смещения.

Укажите конечную точку сегмента стены.

Для задания свойств стены

Используйте свойства стен, чтобы задать при необходимости создаваемые стены в качестве ограничивающих объектов для ассоциативных пространств, параметры подчистки и размеры.

Выберите инструмент стены.

Можно выбрать одну из 3 опций:

  • Да: эта стена может быть использована в качестве ограничивающего объекта для пространств с ассоциативными связями.
  • Нет: эта стена не может быть использована в качестве ограничивающего объекта для пространств с ассоциативными связями.
  • По стилю: для этой стены будут использованы параметры ограничения, определенные для стиля несущего элемента.
  • Если требуется подчистка соединений с другими стенами, выберите ответ «Да» для команды «Автоматическая подчистка» и укажите группу подчистки.
  • Разверните панель «Размеры».
  • Укажите размеры стены.

    Если требуется.то.
    задать толщину стены,введите значение параметра «Ширина». Если параметр «Толщина» не задан, толщина стены автоматически определяется согласно выбранному вами стилю стены.
    задайте высоту стены от пола до потолка,введите значение параметра «Базовая высота».
    задать длину стены от начальной до конечной точки,введите значение параметра «Длина».
    Если требуется.то.
    обозначить точки, определяющие левую сторону стены,выберите в качестве «Привязать» значение «Слева».
    обозначить точки, определяющие правую сторону стены,выберите в качестве «Привязать» значение «Справа».
    обозначить точки, определяющие осевую линию стены,выберите в качестве «Привязать» значение «По центру».
    выбрать точки, определяющие базовую линию стены,выберите в качестве «Привязать» значение «Базовая линия».
    Если требуется.то.
    выполнить смещение стены от указанных вами точек,введите значение для «Смещения по базовой линии».
    выполнить смещение линии крыши по отношению к указанной базовой высоте,введите значение для «Смещения линии крыши от базовой высоты».
    выполнить смещение подошвы от базовой линии,введите значение для «Смещения подошвы от базовой линии».

    Введя u (отменить), можно отменить ввод по любой из точек, кроме начальной.

    Укажите конечную точку стены.

    Если требуется.то.
    замкнуть контур стены, вычертив 2 сегмента стены, встречающихся в начальной точке под прямым углом,введите or (замкнуть ортогонально), а затем укажите точку в направлении того места, где требуется замкнуть контур стены. Сегмент стены удлиняется, пока не соприкасается с сегментом стены, перпендикулярным к первому отрезку стены.
    замкнуть контур стены, добавив сегмент стены, соединяющий предыдущую точку и начальную точку стены,введите c (замкнуть).
    замкнуть сегмент стены в указанной вами точке,задайте конечную точку стены и нажмите клавишу ВВОД.

    Для построения сегмента стены на основе линии привязки стены

    Данная процедура предназначена для вычерчивания с помощью любого из режимов объектной привязки нового сегмента стены на линии привязки существующего сегмента стены. Вначале следует указать, какие объекты привязки будут активными. Например, можно начать новый сегмент стены от средней точки существующего сегмента стены.

    При добавлении нового сегмента стены автоматически отображается линия привязки на существующем сегменте, независимо от того, включена или выключена опция отображения этой линии. При отводе курсора в сторону от существующего сегмента стены эта линия привязки исчезает. Выбор точки поблизости от середины сегмента стены вызовет отображение на линии привязки подсказки «Объектная привязка: середина». Щелкните на этой точке, чтобы определить ее как начальную точку нового сегмента стены, затем укажите его конечную точку.

  • В командной строке введите команду «РЕЖИМРИС», а затем щелкните вкладку «Объектная привязка».
  • В панели «Общие» выберите режимы объектной привязки, которые будут активными.
  • В панели AutoCAD Architecture toolset установите флажок «Разрешить действие глобальных объектных привязок на линию привязки стены».
  • Выберите инструмент стены.

    Пробивка оконного проема в кирпичной самонесущей стене (скачать чертеж в формате dwg)

    Обратите внимание, на данном чертеже разработано решение по пробивке проема в самонесущей стене. Для несущих стен лучше воспользоваться другим чертежом – с пробивкой дверного проема в несущей стене.

    Пробивка дверного проема в кирпичной стене (скачать чертеж в формате dwg)

    Пробивка проема – опасное и ответственное дело. До начала работ необходимо получить разрешение и выполнить проект перепланировки, при этом специалисты должны провести обследование несущих конструкций и дать заключение, можно ли вообще пробивать проем в данной стене. Выполнять все работы необходимо строго согласно рекомендациям. Пользоваться отбойными молотками для пробивки проема категорически запрещено.

    Если вы выполняете проект пробивки проема, обязательно нужно собрать нагрузку и выполнить расчет швеллера, играющего роль перемычки над дверью.

    Монолитный участок между плитой и стеной (скачать чертеж в формате dwg)

    Монолитный участок между плитой и стеной – довольно часто встречающаяся конструкция. Его армирование нужно делать по расчету – рабочими являются изогнутые стержни, опирающиеся с одной стороны на плиту, с другой – на стену.

    Подробно устройство подобных монолитных участков описано в статье «Монолитный участок между сборной плитой и стеной».

    Монолитный участок между двумя плитами шириной 980 мм (скачать чертеж в формате dwg)

    Иногда приходится делать широкие монолитные участки между плитами перекрытия. Их обязательно нужно рассчитывать согласно действующим нагрузкам. На чертеже разработан монолитный участок шириной 980 мм, опирающийся на две пустотные плиты. Условия для такого монолитного участка (нагрузки, принципы армирования и т.п.) подробно изложены в статье «Монолитный участок между двумя сборными плитами».

    Монолитный участок между двумя плитами шириной 150 мм (скачать чертеж в формате dwg)

    На чертеже разработано решение по устройству монолитного участка между двумя пустотными плитами перекрытия. Ширина участка – 150 мм. Это небольшой зазор между плитами, поэтому армируется он тоненькой арматурой – гладкой шестеркой. Корытообразный стержень заводится на плиты и держит продольную арматуру. Подробно устройство такого монолитного участка описано в статье.

    Узлы заделки швов между пустотными плитами перекрытия (скачать чертеж в формате dwg)

    В серии 2.140.1-1 вып. 1 даны решения по заделке швов между пустотными плитами перекрытия. Это хоть и простые, но важные узлы, и их обязательно показывать на чертежах сборного перекрытия. Для хорошей работы плит, для надежного сцепления нужно полностью заполнять швы цементным раствором, как это показано на узле 1. Если этого не делать, со временем под разной нагрузкой плиты прогнутся по-разному, и это отчетливо и некрасиво будет видно на потолке в помещении. Если швы между плитами заполнены качественно, такого эстетического дефекта можно избежать.

    Узлы примыкания пустотной плиты перекрытия к стене (скачать чертеж в формате dwg)

    При раскладке плит перекрытия между плитой и стеной зачастую остаются небольшие зазоры (до 300 мм) или наоборот, оказываются лишними какие-то 50…100 мм. Для этого типовая серия 2.140-1 вып. 1 предусмотрела узлы с готовыми решениями по примыканию пустотных плит к стенам.

    Первый узел с задвижкой плиты на стену рекомендуется применять как можно реже, в исключительных случаях. Все-таки задвижка на стену сильно искажает работу плиты – ведь рабочая арматура в ней установлена лишь в одном направлении. Понятно, что многое конструкция стерпит, но без особого повода испытывать ее выносливость не стоит.

    Узел опирания пустотных плит на среднюю кирпичную стену с вентканалами (скачать чертеж в формате dwg)
